Назначение и общее описание

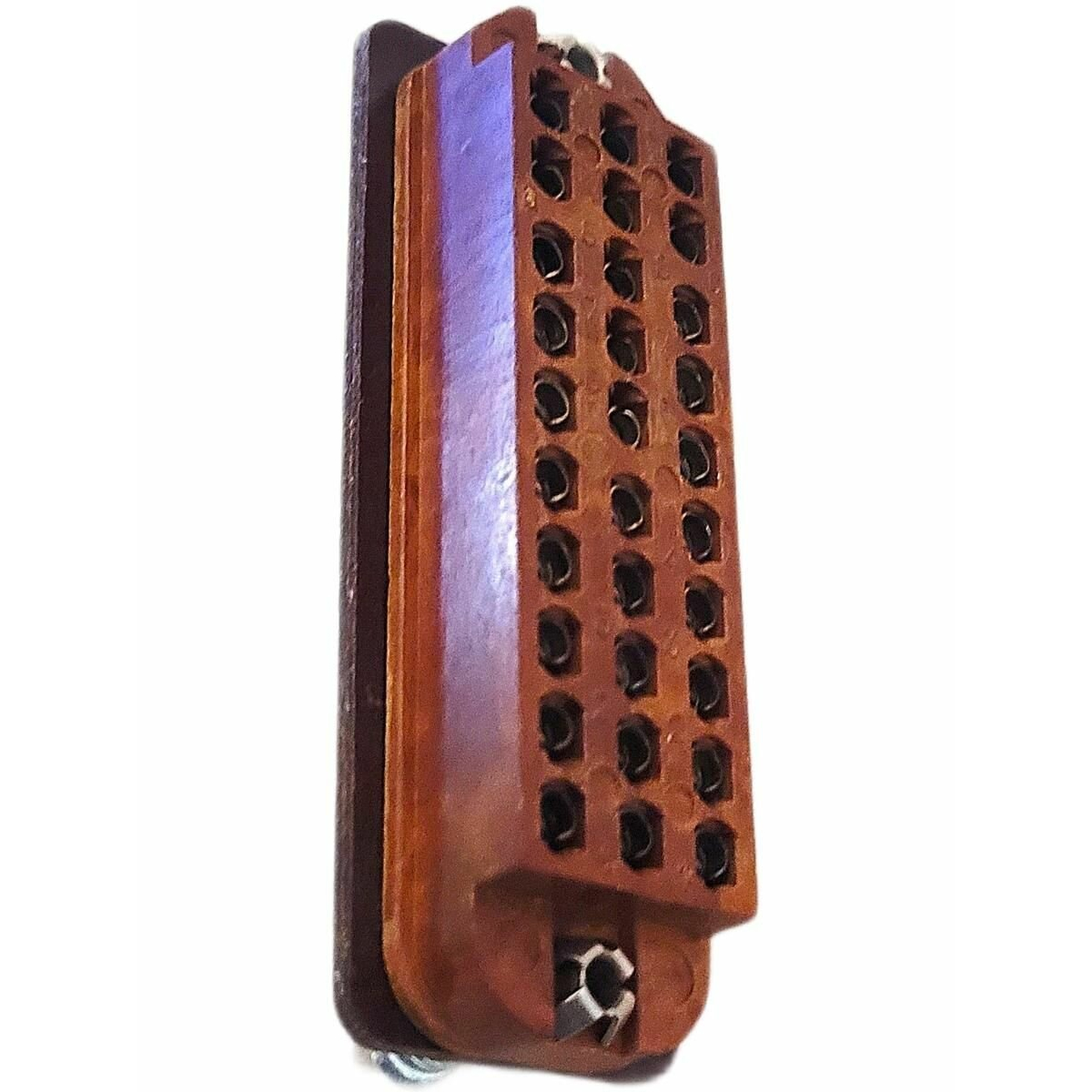

РП14-30Л Розетки 2 — это прямоугольная низкочастотная розетка серии РП14 на 30 контактов, предназначенная для ручного сочленения в цепях внутреннего монтажа. Изделие применяется в радио- и электротехнической аппаратуре, где необходим разъёмный многоконтактный узел с фиксацией по направляющим элементам-ловителям. Артикул товара — 91336, категория — РП.

Конструкция относится к разъёмам ручного сочленения, то есть вилка и розетка соединяются вручную без применения специального инструмента. Такое решение удобно для узлов, которые требуется периодически разъединять при настройке, проверке или ремонте аппаратуры.

Расшифровка обозначения

Маркировка изделия содержит несколько смысловых элементов, каждый из которых указывает на определённую характеристику:

• РП — разъём ручного сочленения.
• 14 — номер разработки серии.
• 30 — число контактов.
• Л — наличие ловителей.
• Роз. 2 — розетка с изолятором варианта 2, то есть облегчённое исполнение с конкретной конструкцией корпуса и изолятора.

Основные технические характеристики

Номинальные параметры изделия допускают работу при напряжении до 800 В и токе до 5 А на контакт. Контакты выполнены ножевыми, с серебряным покрытием либо олово-висмутовым или серебряным исполнением в зависимости от версии. Сопротивление контактов составляет порядка 3 мОм либо до 30 мОм по разным справочным источникам.

Сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции достигает 2550 В. Рабочий диапазон температур находится в пределах примерно от -60 до +100 °C, что позволяет использовать розетку в аппаратуре, работающей в широком диапазоне условий.

Конструктивные особенности

Розетка имеет 30 контактов, расположенных в трёх рядах. Шаг между рядами составляет 7 мм, шаг контактов в ряду — 6,1 мм. Корпус и изолятор у варианта 2 обычно выполнены из карболита. Соединение с ответной частью — врубное, то есть через прямое сочленение вилки и розетки.

Для установки применяют объёмный монтаж и пайку. В конструкции предусмотрены ловители, которые облегчают правильное совмещение половин разъёма и снижают риск повреждения контактов при сочленении.

Практическое применение

Разъём применяют там, где важны надёжное многоконтактное соединение, ремонтопригодность и повторяемость монтажа: в блоках аппаратуры, приборах, шкафах и узлах внутреннего межблочного соединения. Серия РП14 известна как советская и отечественная конструкция, поэтому её часто ищут как замену или аналог в старой аппаратуре и при восстановительном ремонте.

На что смотреть при подборе

Перед заменой стоит сверить именно вариант исполнения. В первую очередь проверяют количество контактов, наличие ловителей, тип изолятора, способ монтажа и совместимость по ответной части. Для таких разъёмов особенно важно совпадение геометрии и типа контактов, потому что внешне похожие исполнения серии РП14 могут отличаться по корпусу и посадочным размерам.

Также следует учитывать, что подтверждённые характеристики в имеющихся данных ограничены перечисленными выше параметрами. Сведения о производителе, стране производства, сертификатах, стандартах, гарантии, комплектации и наличии в предоставленных данных отсутствуют, поэтому при подборе их необходимо уточнять отдельно.
