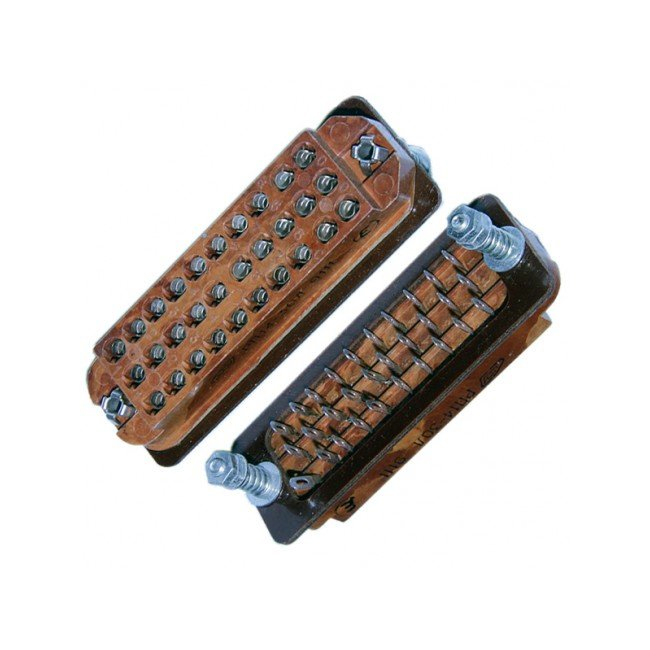

РП14-30Л Роз. 2

Коротко: РП14-30Л — это прямоугольная низкочастотная розетка серии РП14 на 30 контактов с направляющими-ловителями; предназначена для внутреннего монтажа в низкочастотных электрических цепях, выдерживает до 800 В и ток до 5 А на контакт.

Конструкция и назначение

• Разъём серии РП14 — ручного сочленения, прямоугольной формы, состоит из вилки и розетки; РП14-30Л — розетка на 30 контактов с ловителями (направляющие штырь/втулка).

• Применяется для соединения/разъединения цепей постоянного, переменного и импульсного тока в радиоэлектронной и аппаратной технике при внутреннем монтаже.

Электрические параметры

• Номинальное (максимальное) рабочее напряжение: до 800 В.

• Номинальный рабочий ток на контакт: 5 А (при равномерной нагрузке).

• Сопротивление контактов: около 0.003–0.03 Ом (в разных источниках указано 3 мОм или 30 мОм — смотрите конкретную спецификацию производителя/варианта).

• Сопротивление изоляции: не менее 5000 МОм; электрическая прочность изоляции — не менее 2550 В.

Механические и климатические характеристики

• Число контактов: 30; контакты — ножевые, размер примерно 3.5×0.6 мм (в зависимости от исполнения).

• Шаг между рядами и в ряду, количество рядов: три ряда, шаг ~6.1 мм в ряду, межрядный шаг ~7 мм (проверять по чертежам).

• Диапазон рабочих температур: примерно от −60…−65 °C до +100…+125 °C в зависимости от конкретного исполнения и покрытия.

• Вибростойкость и механическая надёжность: выдерживает вибрации (частотный диапазон и ускорение указываются в ТУ) и большое число сочленений (тысячи циклов).

Материалы и покрытия

• Изолятор: карболит (вариант II) или полимерный материал в зависимости от варианта исполнения; корпус — карболитовый или металлический в зависимости от версии.

• Контакты: латунь с покрытием (серебро или олово-висмут); в ряде документов указано серебряное покрытие для контактов.

Размеры и монтаж

• Габаритные размеры типичного варианта (пример): 83×30×33 мм; масса порядка 40–50 г; расстояние между монтажными отверстиями ≈ 74 мм, диаметр отверстий ≈ 4.2 мм — уточняйте по конкретному чертежу производителя.

• Метод монтажа: объёмный (сквозной) монтаж; электрическое подключение — пайка (или иное оговоренное исполнение).

Обозначение и варианты

• Маркировка: «РП14-30Л» — Р (ручное сочленение), П (прямоугольный), 14 (номер разработки), 30 (число контактов), Л (ловители). Дополнительные буквы (О, В и т. п.) обозначают облегчённый вариант изолятора, всеклиматическое исполнение и т. п.

• Существуют варианты исполнения: с кабельным кожухом прямым/угловым, облегчённый изолятор (О), всеклиматическое исполнение (В) и т.д.; также различаются материалы изолятора и покрытия контактов.

Надёжность и эксплуатация

• Минимальная наработка и ресурс: тысячи часов наработки и несколько тысяч циклов сочленений — в одном из описаний указано 7 000–10 000 часов и 3 000 циклов сочленений; срок хранения — до 15 лет для изделий с серебряным покрытием.
