РП14-30Л Роз. 2

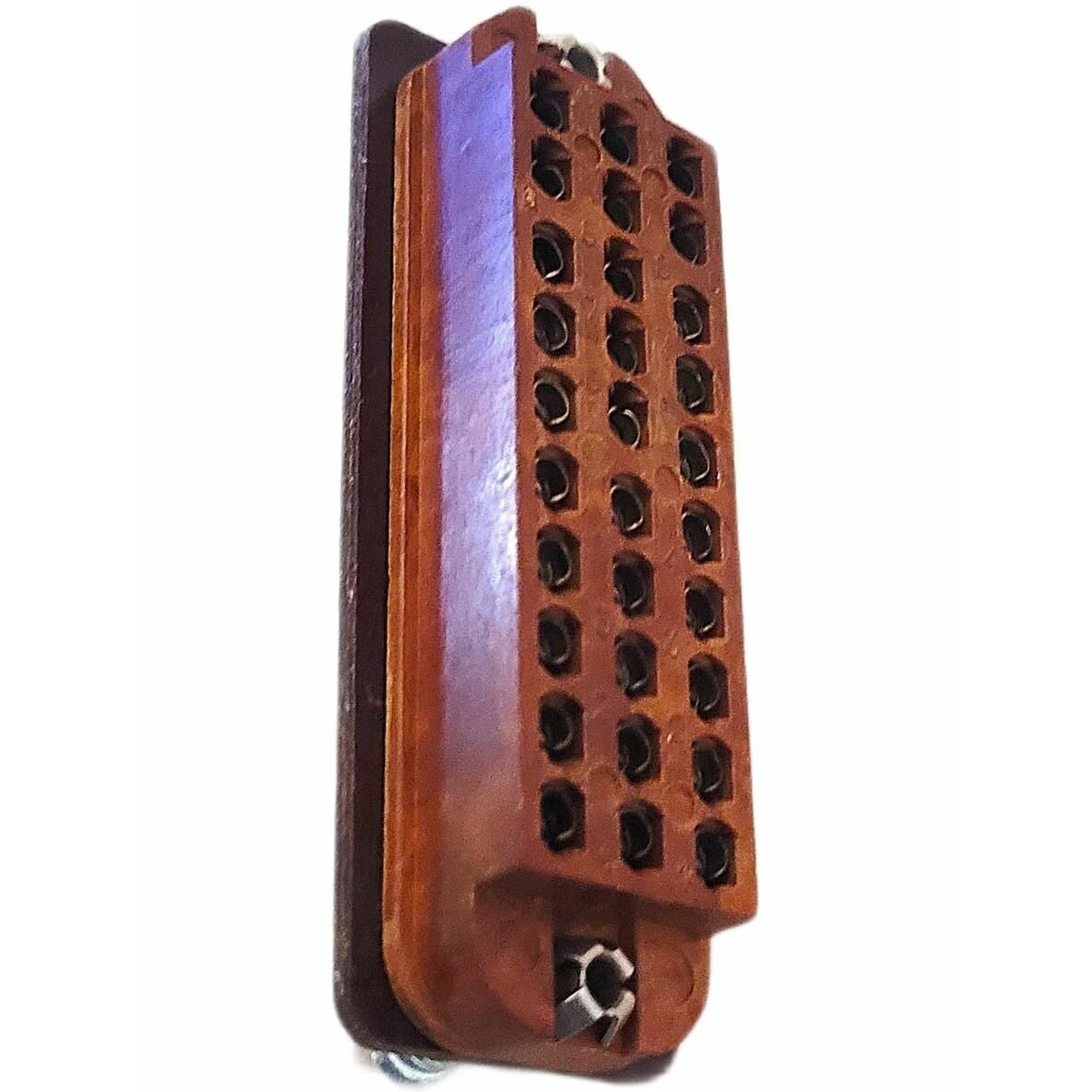

РП14-30Л Роз. 2 — это прямоугольная низкочастотная розетка серии РП14 для ручного сочленения, рассчитанная на 30 контактов и внутренний объемный монтаж. По справочным данным, у нее есть направляющие/ловители для облегчения стыковки, а исполнение «вариант 2» обычно связано с карболитовым изолятором.

Основные параметры

• Количество контактов: 30.

• Номинальные значения: до 800 В и до 5 А на контакт.

• Сопротивление контактов: порядка 0,003 Ом или 3 мОм в разных источниках.

• Диапазон рабочих температур: примерно от -60/-65 °C до +100/+125 °C, в зависимости от источника и исполнения.

• Контакты: ножевые, с серебряным покрытием; в ряде описаний указаны латунные контакты с покрытием Ag.

• Монтаж: пайка, объемный монтаж; сочленение врубное.

Конструкция

У этой розетки 30 контактов, размещенных в нескольких рядах, а корпус и изолятор выполнены в классическом советском/российском промышленном стиле для аппаратурного монтажа.
Маркировка «Л» обычно указывает на наличие ловителей, а «О» — на облегченный вариант изолятора.
Для версии с карболитовым изолятором часто указывают коричневый цвет и габариты порядка 83 × 30 × 33 мм.

Где применяется

Такие соединители применяют в радиоэлектронной и промышленной аппаратуре, где нужна разъемная связь цепей постоянного, переменного или импульсного тока.
Их сильные стороны — ремонтопригодность, нормальная стойкость к вибрации и работа в широком диапазоне климатических условий.
Для правильной стыковки важны именно направляющие элементы, поэтому РП14 часто используют там, где важно исключить перекос при соединении.

На что смотреть при подборе

При выборе этой розетки обычно проверяют число контактов, тип изолятора, наличие ловителей, вид покрытия контактов и совместимость с ответной вилкой серии РП14.
Также имеет смысл сверить исполнение по климатике и способ крепления, потому что в продаже встречаются разные варианты одной и той же базовой модели.
