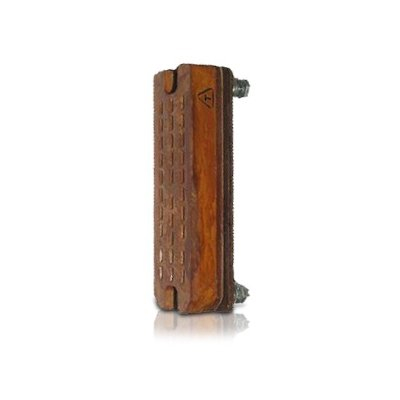

РП14-30Л Роз. 1 Э

РП14-30Л — это прямоугольная низкочастотная розетка серии РП14 на 30 контактов, предназначенная для работы в цепях постоянного, переменного и импульсного тока. Она применяется во внутреннем монтаже, имеет ловители для правильного сочленения и обычно выполняется в карболитовом изоляторе.

Что означает обозначение

• РП — ручное прямоугольное соединение.

• 14 — номер разработки серии.

• 30 — число контактов.

• Л — наличие ловителей, то есть направляющих элементов для точной стыковки.

Основные характеристики

• Количество контактов: 30.

• Тип контактов: ножевые, серебряное покрытие.

• Номинальное напряжение: до 800 В.

• Рабочий ток: до 5 А.

• Сопротивление контактов: не более 30 мОм.

• Сопротивление изоляции: 5000 МОм.

• Электрическая прочность изоляции: 2550 В.

• Диапазон рабочих температур: от -60 до +100 °C.

Конструкция и монтаж

Розетка рассчитана на объемный монтаж и электрическое соединение пайкой. Установочные размеры указываются как расстояние 74 мм между монтажными отверстиями, диаметр отверстий — 4,2 мм. Габариты изделия зависят от исполнения, но для варианта 1 с карболитовым изолятором приводятся размеры порядка 83 × 30 × 33 мм.

Практическое применение

Такие соединители ставят в аппаратуре, где нужен надежный многоконтактный разъем для низкочастотных цепей, особенно в промышленной и приборной технике. За счет ловителей и прямоугольной формы соединение получается достаточно удобным и механически устойчивым.

На что обратить внимание

У РП14-30Л есть разные исполнения по изолятору и конструкции, поэтому при подборе важно сверять:

• вариант исполнения изолятора;

• тип монтажа;

• расположение и размеры контактов;

• совместимость с ответной частью серии РП14.
