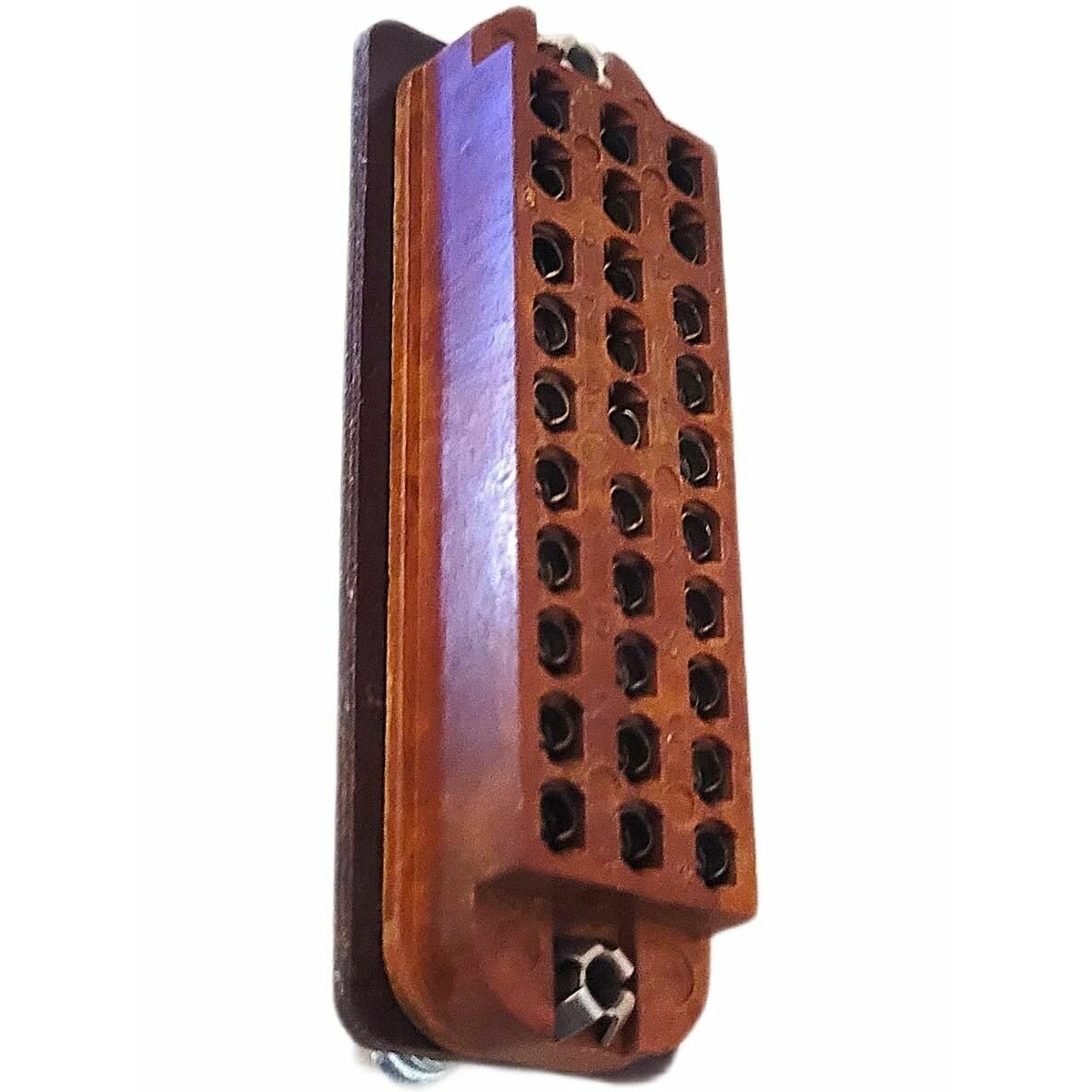

РП14-30Л Роз. 1

РП14-30Л — это прямоугольная низкочастотная розетка ручного сочленения на 30 контактов, предназначенная для работы в цепях постоянного, переменного и импульсного тока. Для нее обычно указывают номинал до 800 В, ток до 5 А на контакт и рабочий диапазон температур от -60 до +100 °C.

Конструкция

У розетки 3 ряда контактов, контакты ножевые, с серебряным покрытием; материал контактов — латунь. Шаг между рядами составляет 7 мм, шаг контактов в ряду — 6,1 мм, а габариты изолятора и корпуса ориентированы на внутренний объемный монтаж.

Исполнение и монтаж

По исполнению это вариант с ловителями, без замка и без кожуха; изолятор выполнен из карболита, цвет — коричневый. Подключение выполнено под пайку, а механическое крепление — через монтажные отверстия с расстоянием 74 мм между ними.

Электрические параметры

Для изделия обычно приводят сопротивление контактов не более 30 мОм, сопротивление изоляции не менее 5000 МОм и электрическую прочность изоляции 2550 В. Также указывают устойчивость к вибрации в диапазоне 1–3000 Гц с ускорением до 40 g.

Назначение и применение

Такие соединители применяют во внутреннем монтаже аппаратуры, где нужен многоконтактный разъем с ручным сочленением и сравнительно высоким запасом по напряжению. Для РП14-30Л характерны советское/ОТК исполнение, а также использование в аппаратуре, где важны надежность и ремонтопригодность.

Что важно проверить

При подборе обычно сверяют именно вариант исполнения: наличие ловителей, тип изолятора, размер и ориентацию корпуса, а также совместимость по ответной части. Для практической замены критичны шаги контактов, установочные размеры и тип контактов, потому что у разных вариантов семейства РП14 они могут отличаться.
