РП14-30Л Роз. 1

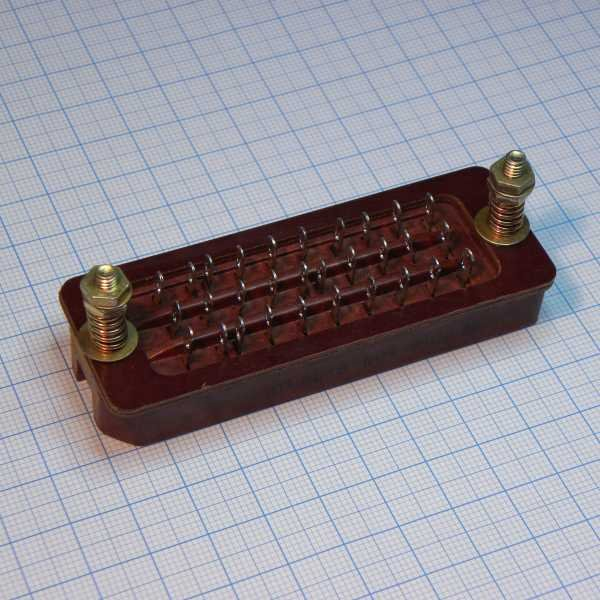

РП14-30Л — это прямоугольная низкочастотная розетка на 30 контактов, предназначенная для работы в цепях постоянного, переменного и импульсного тока. Для неё характерны врубное сочленение, ручной монтаж и применение в изделиях внутреннего монтажа.

Основные параметры

• Количество контактов: 30.

• Номинальный ток на контакт: 5 А.

• Максимальное рабочее напряжение: 800 В.

• Сопротивление контактов: не более 30 мОм.

• Сопротивление изоляции: 5000 МОм.

• Электрическая прочность изоляции: 2550 В.

Конструкция

У розетки 3 ряда контактов, ножевые контакты из латуни с серебряным покрытием, шаг между рядами 7 мм и шаг контактов в ряду 6,1 мм. Изолятор выполнен из карболита, вариант II, коричневого цвета.

Есть направляющие элементы-ловители, но нет замка фиксации и нет кожуха. Способ монтажа — объемный, электрическое присоединение — пайка.

Габариты и крепление

Габаритные размеры указаны как 83 × 30 × 33 мм, масса изделия — 42,4 г. Установочные размеры: 74 мм между монтажными отверстиями, диаметр отверстия 4,2 мм.

Условия работы

Рабочий диапазон температур — от -60 до +100 °C, климатическое исполнение — УХЛ 2.1. Также заявлены вибрационная стойкость до 40 g в диапазоне 1–3000 Гц и высокая влажность до 98% при +35 °C.

Для чего применяется

Такой разъём обычно используют там, где нужен надёжный многоконтактный соединитель для приборов и аппаратуры советского и постсоветского производства: в блоках, шкафах, измерительных и промышленных устройствах. По сути это типовая розетка серии РП14 с ловителями, ориентированная на внутренний монтаж и ручное сочленение.

Если нужно, я могу дальше дать расшифровку обозначения РП14-30Л по буквам и цифрам или сравнить его с РП14-30ЛО .
