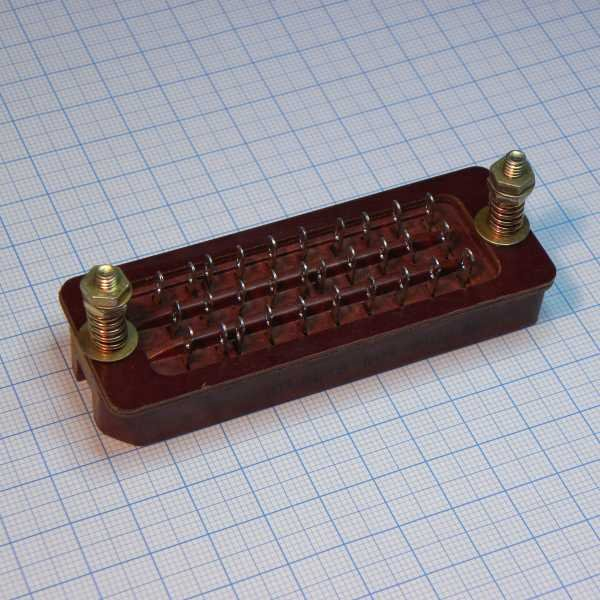

РП14-30Л Роз. 1

РП14-30Л — это прямоугольная низкочастотная розетка серии РП14 на 30 контактов, предназначенная для внутреннего монтажа и ручного сочленения с ответной частью. У неё ножевые контакты, серебряное покрытие, направляющие элементы-ловители и рабочие параметры до 800 В и 5 А на контакт.

Конструкция

Корпус у этой версии обычно карболитовый, вариант изолятора — II, цвет коричневый. Для монтажа используется пайка, а крепление выполняется через установочные отверстия; сочленение — врубное.

Контакты расположены в 3 ряда, шаг между рядами составляет 7 мм, а шаг контактов в ряду — 6,1 мм. Размер контактов указан как 3,5 × 0,6 мм, материал контактов — латунь с серебряным покрытием.

Электрические параметры

Для соединителя приводятся такие основные параметры: максимальное рабочее напряжение 800 В, рабочий ток 5 А, сопротивление контактов не более 30 мОм, сопротивление изоляции 5000 МОм, электрическая прочность изоляции 2550 В.
Диапазон рабочих частот указан до 3000 Гц, что соответствует применению в низкочастотных цепях.

Климат и надежность

Изделие рассчитано на температуру от -60 до +100 °C, относительную влажность до 98% при +35 °C и вибрацию с ускорением до 40 g в диапазоне 1–3000 Гц.
Также в источнике указаны минимальная наработка 10 000 часов и срок хранения до 15 лет.

Что означает обозначение

Обозначение РП14-30Л читается так: РП — ручного сочленения, 14 — номер разработки, 30 — число контактов, Л — вариант с ловителями. В некоторых источниках эта же позиция встречается как «РП14-30Л, розетка, вариант 1».
