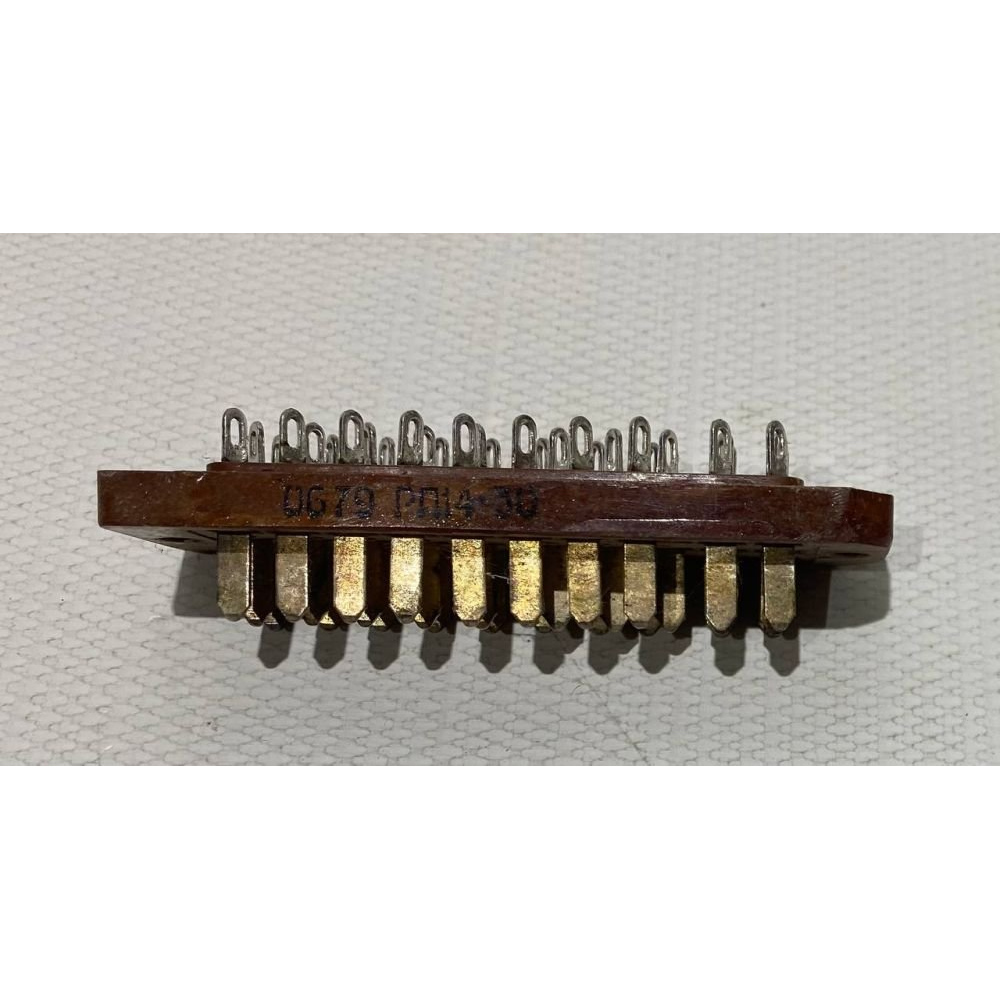

РП14-30 Вил. 2

РП14-30 — это прямоугольный низкочастотный соединитель ручного сочленения на 30 контактов, применяемый для внутренних монтажных соединений в цепях постоянного, переменного и импульсного тока. Для него обычно указывают рабочее напряжение до 800 В, ток до 5 А на контакт, а также исполнение с серебряным покрытием контактов и вариантами с ловителями или без них.

Что это за изделие

Серия РП14 относится к отечественным прямоугольным соединителям нормальных габаритов. Вилка РП14-30 — это ответная часть к розетке той же серии, а конструкция рассчитана на врубное соединение и объемный монтаж с пайкой проводов.

Обозначение «Вил. 2»

Маркировка «Вил. 2» обычно означает конкретное конструктивное исполнение вилки, то есть не просто серию и число контактов, а второй вариант корпуса или компоновки. В каталогах для РП14 встречаются исполнения с разными вариантами изолятора, наличием или отсутствием ловителей, а также с различиями по корпусу и способу фиксации.

Основные параметры

Для РП14-30 в типовых источниках указывают:

• 30 контактов.

• Напряжение до 800 В.

• Ток до 5 А на контакт.

• Сопротивление контактов порядка 3–30 мОм в зависимости от исполнения и источника.

• Диапазон рабочих температур примерно от -60 до +100 °C.

• Климатическое исполнение УХЛ, в некоторых вариантах всеклиматическое.

Конструкция и применение

Контакты у этой серии плавающие, что помогает компенсировать небольшие несоосности при сочленении. Соединители РП14 применяют в аппаратуре, где важны надежность, простота разъединения и относительно высокая стойкость к вибрации и климатическим воздействиям.

На что смотреть при идентификации

Если нужен именно ваш вариант, полезно проверить:

• есть ли в обозначении литеры Л, О, В и т.п.;

• есть ли ловители;

• тип изолятора;

• исполнение корпуса;

• совпадение шага и геометрии контактов с ответной частью.

Могу дальше разложить именно обозначение «РП14-30 Вил. 2» по символам и отличиям от других исполнений этой серии.
