РП14-30 Вил. 1

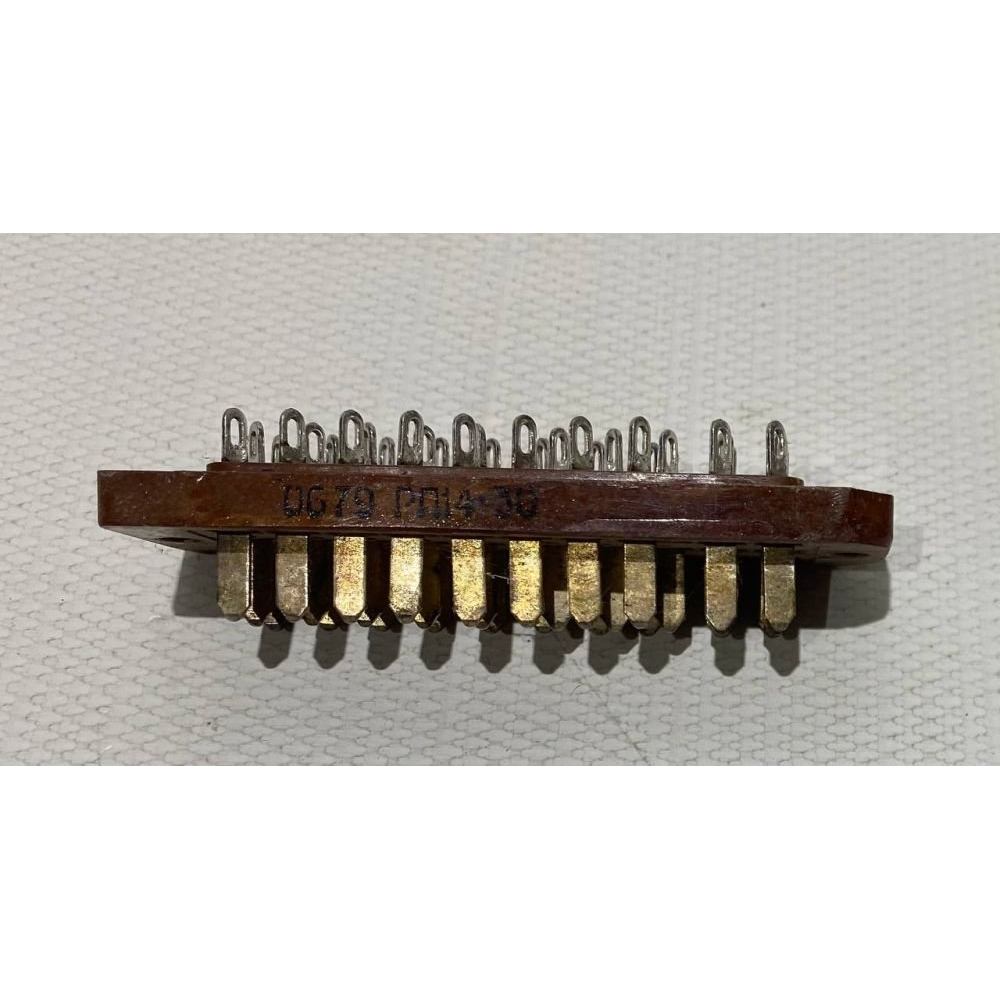

РП14-30 Вил. 1 — это низкочастотный прямоугольный соединитель типа вилка серии РП14, рассчитанный на внутренний монтаж и работу в цепях постоянного, переменного и импульсного тока. Для этого исполнения характерны 30 контактов, ножевой тип контактов, карболитовый изолятор и серебряное покрытие контактов.

Основные особенности

• Количество контактов: 30.

• Тип контактов: ножевые, с плавающей конструкцией контактов у вилок и розеток.

• Материал изолятора: карболит, вариант I.

• Покрытие контактов: серебро.

• Способ монтажа: объемный монтаж, электрическое соединение — пайка.

• Метод сочленения: врубной.

Электрические параметры

• Максимальное рабочее напряжение: 800 В.

• Рабочий ток на контакт: 5 А.

• Сопротивление контактов: не более 3–30 мОм, в зависимости от источника и исполнения.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 2550 В.

Механика и климат

• Диапазон рабочих температур: от -60 до +100 °C.

• Вибрация: 1–3000 Гц при ускорении 40 g.

• Ресурс: около 3000 циклов сочленения-расчленения.

• Климатическое исполнение: УХЛ 2.1.

• Относительная влажность: до 98% при +35 °C.

Габариты и конструкция

• Типоразмер: РП14-30, 30-контактный прямоугольный соединитель.

• Габариты корпуса: примерно 83 × 25 × 24 мм, в разных карточках встречаются близкие значения.

• Установочные размеры: 74 мм между отверстиями, диаметр отверстий 4,2 мм.

• Масса изделия: около 35–38 г.
