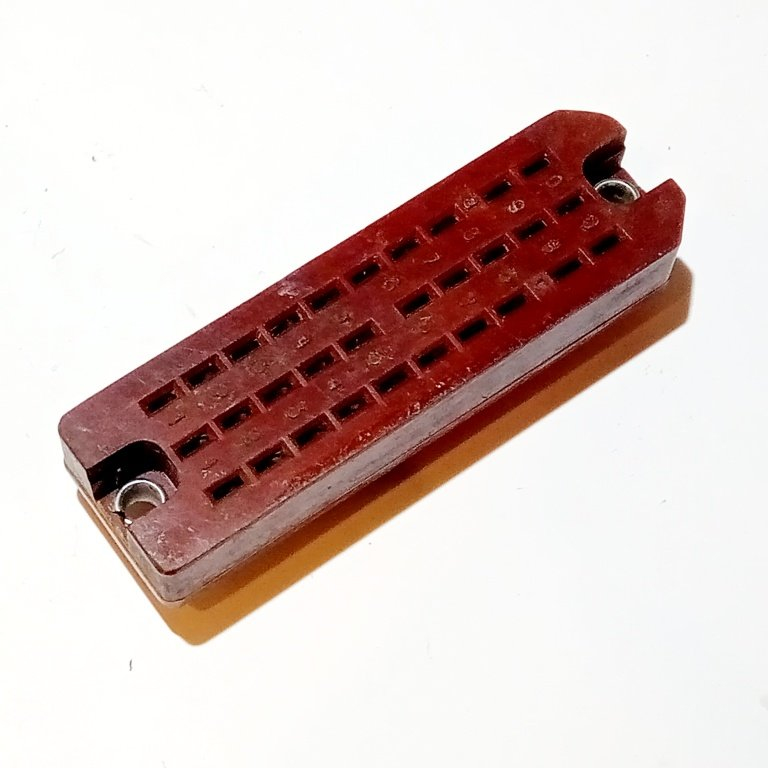

РП14-30 стар образца Роз. 2

РП14-30 старого образца, розетка на 30 контактов, — это прямоугольный низкочастотный соединитель для внутреннего монтажа, рассчитанный на многократное ручное сочленение по схеме «вилка/розетка». Для этой розетки обычно указывают рабочие параметры до 5 А на контакт и до 800 В, а также хорошую стойкость к вибрации, температуре и влажности.

Что это за исполнение

«Старый образец» обычно относят к советским/ранним вариантам выпуска, в том числе к изделиям с карболитовым изолятором и серебряным покрытием контактов. Для такой розетки характерны 30 ножевых контактов, трёхрядное расположение и врубной способ сочленения.

Конструкция

Корпус у РП14-30 розетки — прямоугольный, внутреннего объёмного монтажа; подключение проводников выполняется пайкой.
Изолятор у старых вариантов часто карболитовый, коричневого цвета, а контакты — латунные с серебряным покрытием.
По габаритам изделие компактное: порядка 82 × 25 × 22 мм, с установочными отверстиями под механический монтаж.

Электрические параметры

Основные электрические характеристики для РП14-30 розетки такие: рабочий ток до 5 А на контакт, рабочее напряжение до 800 В, сопротивление контактов не более 3 мОм, сопротивление изоляции не менее 5000 МОм.
Электрическая прочность изоляции указана на уровне 2550 В.
По частотному диапазону такие соединители применяются в цепях постоянного, переменного и импульсного тока, а также в низкочастотных соединениях до 3 МГц.

Эксплуатация

Диапазон рабочих температур указывают от -60 до +100 °C, с высокой влажностью до 98% при повышенной температуре.
Изделие рассчитано на вибрацию и многократные циклы сочленения; ресурс обычно составляет около 3000 циклов.
По сохранности и долговечности встречаются данные о сроке хранения до 15 лет для вариантов с серебряным покрытием контактов.

Маркировка и отличия

В обозначении РП14-30 число 30 означает количество контактов, а исполнение розетки отличается от вилки типом сопряжения и назначением в паре.
Для старых исполнений можно встретить варианты с буквенными индексами, где уточняются особенности конструкции, климатическое исполнение и тип контактов.
