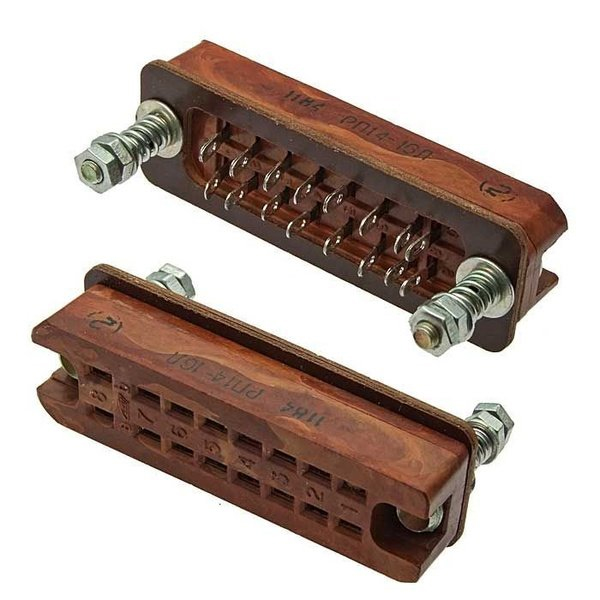

РП14-16Л Роз. 1

РП14-16Л — это низкочастотный прямоугольный электрический соединитель серии РП14, рассчитанный на 16 контактов и предназначенный для внутреннего монтажа в цепях постоянного, переменного и импульсного тока. В обозначении буква Л обычно означает наличие ловителей, то есть направляющих элементов для правильного сочленения.

Что это за изделие

Это соединитель ручного сочленения, применяемый там, где нужна надежная многоконтактная стыковка в панельном или объемном монтаже. Для него характерны ножевые контакты, врубное соединение и возможность работы в промышленных условиях.

Основные характеристики

По найденным данным, РП14-16Л рассчитан на максимальное рабочее напряжение 800 В, рабочий ток до 5 А и сопротивление контактов не более 30 мОм.
Электрическая прочность изоляции указана как 2550 В, сопротивление изоляции — 5000 МОм, а допустимый диапазон частот — 1–3000 Гц.
Также указываются вибрационная стойкость до 40 g, рабочий диапазон температур от -60 до +100 °C и климатическое исполнение УХЛ 2.1.

Конструкция

Изделие выполнено с двумя рядами контактов, шаг между рядами составляет 7 мм, а шаг контактов в ряду — 6,1 мм.
В качестве изолятора часто указан карболит, цвет — коричневый, а способ монтажа — пайка с установкой на панель.
Для этой модификации также отмечены направляющие элементы-ловители, которые помогают исключить ошибочное сочленение.

Где применяется

Такой тип соединителя используют в аппаратуре, где важны компактность, многоконтактность и механическая фиксация при стыковке. Это могут быть промышленные блоки, измерительная и управляющая аппаратура, а также узлы внутреннего соединения в старой и советской технике.

Обозначение

Расшифровка серии обычно выглядит так: РП — соединитель общего назначения, 14 — номер разработки, 16 — число контактов, Л — наличие ловителей.
Если нужна именно Роз. 1 как вариант исполнения розетки, то это одна из конструктивных разновидностей в рамках этой серии; по сути, она относится к тому же семейству РП14-16Л и отличается исполнением корпуса и посадочной частью.promelec+1
