РП14-16 Вил. 2 — это низкочастотный прямоугольный соединитель серии РП14, предназначенный для работы в цепях постоянного, переменного тока до 3 МГц и импульсных сигналов с напряжением до 800 В.

Что это за разъём

Он относится к разъёмам ручного сочленения и состоит из вилки и ответной розетки; в серии РП14 предусмотрены направляющие элементы-ловители, чтобы облегчить правильную стыковку.
Вилка РП14-16 обычно используется для внутреннего монтажа, а в вариантах с корпусом серия применяется и для наружной установки.

Основные особенности

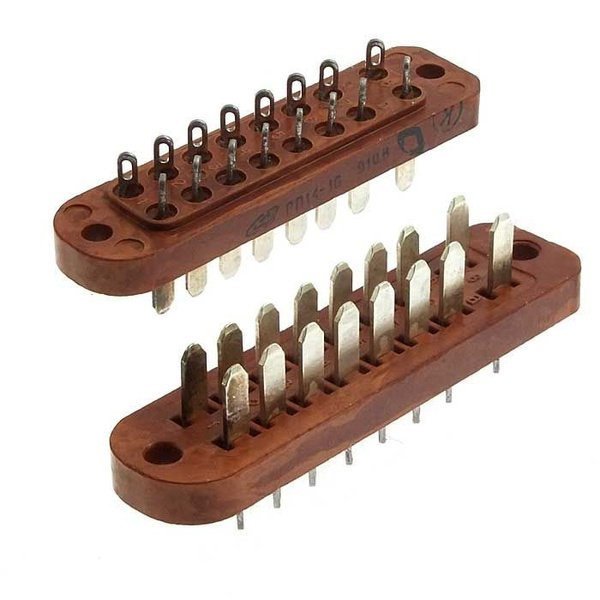

У РП14-16 — 16 контактов, двухрядное расположение и шаг 6,1 мм в ряду при шаге 7,0 мм между рядами.
Контакты ножевые, с серебряным покрытием в типовом исполнении, а материал изолятора в распространённой версии — карболит.
Соединитель рассчитан на максимальный рабочий ток 5 А и сопротивление контактов не более 30 мОм в одной из паспортных карточек.

Эксплуатация

Для этого разъёма указывают рабочее напряжение до 800 В, сопротивление изоляции не менее 5000 МОм и электрическую прочность изоляции 2550 В.
Температурный диапазон эксплуатации указывается широким, вплоть до -60 °C, а климатическое исполнение — всеклиматическое (В).
Также для него нормируют ресурс до 3000 сочленений-расчленений и длительный срок хранения при правильных условиях.

Как читается обозначение

В обозначении РП14-16 обычно: «РП» — тип соединителя ручного сочленения, «14» — номер разработки, «16» — число контактов.
Дополнительные буквы могут указывать на наличие ловителей, тип изолятора, облегчённое исполнение и климатическое исполнение.

Где применяют

Такие разъёмы ставят в аппаратуре, где нужен надёжный многоконтактный съёмный низкочастотный интерфейс: блоки управления, измерительная техника, промышленная электроника и похожие устройства.
