РП14-16 Вил. 1

РП14-16 Вил. 1 — это прямоугольный низкочастотный вилочный соединитель серии РП14 на 16 контактов, рассчитанный на внутренний монтаж и ручное сочленение/расчленение. Для него обычно указывают рабочее напряжение до 800 В, ток до 5 А на контакт, а также ловители для правильной ориентации при стыковке.

Что означает обозначение

• РП — соединитель ручного сочленения.

• 14 — номер разработки серии.

• 16 — количество контактов.

• Вил. — вилка.

• 1 — вариант исполнения изолятора, обычно в справочниках и каталогах это соответствует конкретной конструктивной версии корпуса/изолятора.

Конструкция

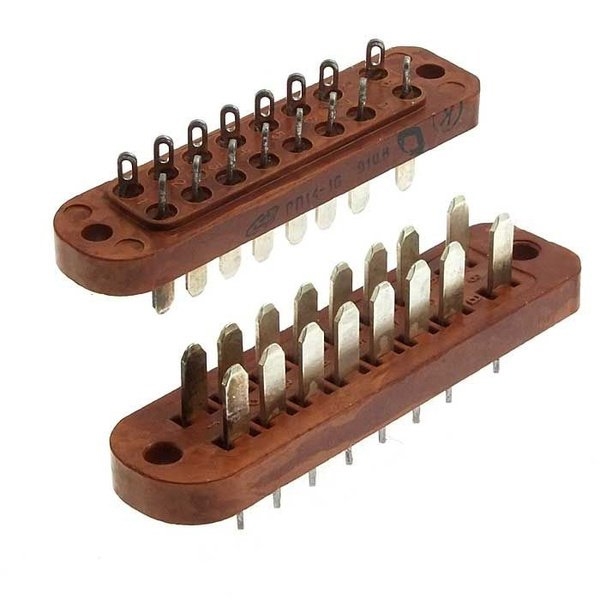

У РП14-16 применяются ножевые контакты в два ряда, с серебряным покрытием рабочих поверхностей и карболитовым изолятором у классического исполнения РП14-16Л-В. Соединитель обычно выполняется без замка, но с направляющими элементами, чтобы исключить неправильную стыковку. Монтаж — пайкой, как правило с установкой на панель или в объемный монтаж.

Основные параметры

• Количество контактов: 16.

• Максимальное рабочее напряжение: 800 В.

• Максимальный ток: 5 А.

• Сопротивление контактов: не более 30 мОм.

• Сопротивление изоляции: 5000 МОм.

• Электрическая прочность изоляции: 2550 В.

• Рабочая температура: от -60 до +100 °C.

• Ресурс: до 3000 сочленений-расчленений.

Где применяется

Такие соединители используют в аппаратуре, где нужен надежный многоконтактный разъем для цепей питания и сигналов в промышленной и радиоэлектронной технике. Серия РП14 рассчитана на работу в цепях постоянного, переменного и импульсного тока, поэтому ее часто встречают в старой аппаратуре, щитах и блоках связи.

Важный нюанс по версии

В каталогах часто отдельно фигурируют обозначения вроде РП14-16Л-В или РП14-16Л , а запись «Вил. 1» обычно относится к конкретному варианту исполнения в пределах серии. Если нужно, я могу дальше расшифровать именно вашу полную маркировку строка за строкой и сравнить ее с РП14-16Л, РП14-16А или РП14А.
