Назначение и общее описание

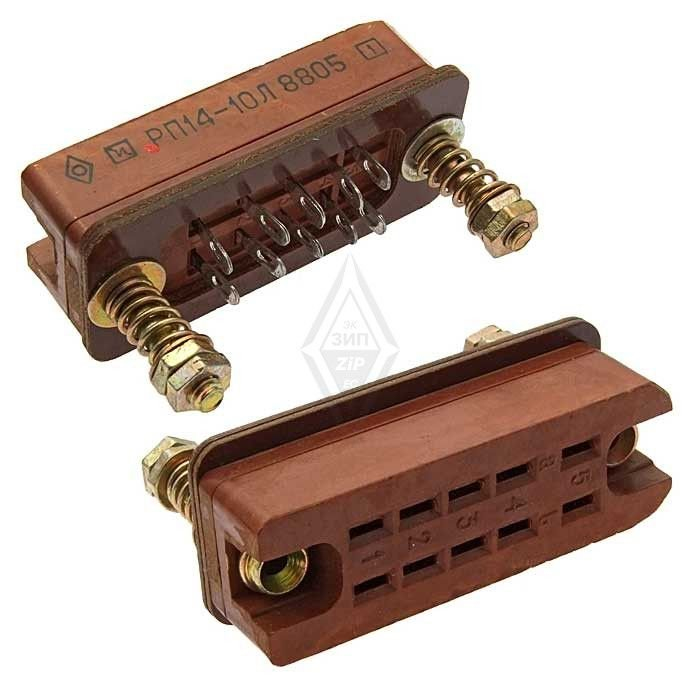

РП14-10ЛО Розетки 1 (артикул 91374) — низкочастотная прямоугольная розетка серии РП14 на 10 контактов. Изделие предназначено для соединения электрических цепей постоянного, переменного и импульсного токов в приборостроении и промышленной электронике. Розетка применяется для стационарного (панельного или корпусного) монтажа и работает в паре с соответствующей вилкой того же типа.

Категория товара — РП. Производитель в предоставленных данных не указан, поэтому при проектировании и закупке следует опираться на паспорт и технические условия конкретного изготовителя.

Конструкция и материалы

Корпус и изоляция розетки обычно выполнены из карболита (вариант I), цвет — коричневый. Контакты изготовлены из латуни с покрытием серебром, что обеспечивает стабильное переходное сопротивление при коммутации слаботочных и сигнальных цепей. Контактов всего 10, они расположены в два ряда. Шаг между рядами и в ряду соответствует типоразмеру РП14: примерно 7 миллиметров между рядами и около 6,1 миллиметра в ряду для некоторых исполнений.

Классический вариант исполнения имеет 10 ножевых контактов размером 3,5 на 0,6 миллиметра с серебряным покрытием. Механические размеры и допуски для конкретной ревизии изделия задаются в паспортных данных.

Электрические параметры

Номинальное и максимальное рабочее напряжение составляет порядка нескольких сотен вольт: в спецификациях встречаются значения до 700–800 вольт. Номинальный рабочий ток на контакт обычно небольшой — порядка 5 ампер; в некоторых источниках для близких исполнений указаны значения до 10 ампер.

Сопротивление контактов составляет от единиц до нескольких десятков миллиом: встречаются данные от 3 до 30 миллиом в зависимости от производителя и ревизии. Сопротивление изоляции — не менее примерно 5000 мегаом, электрическая прочность изоляции — около 2550 вольт.

Механические и климатические характеристики

Габариты корпуса для типичных исполнений составляют примерно 53 на 22 на 33 миллиметра, масса классических карболитовых вариантов — около 27 граммов. Ресурс механического сочленения измеряется тысячами циклов: в отдельных источниках указывается 3000 сочленений.

Рабочая температура лежит в диапазоне примерно от минус 60 (или минус 40) до плюс 85–100 градусов Цельсия в зависимости от исполнения и производителя. Климатическое исполнение и стойкость к влажности и атмосферным воздействиям указываются в технических условиях, например УХЛ, и могут отличаться по поставщику.

Монтаж и применение

Монтаж выполняется внутренним, панельным или объёмным способом с пайкой выводов. Установочные отверстия и расстояния между ними определяются паспортными данными конкретного варианта исполнения. Изделие применяется в низкочастотной аппаратуре, измерительных и управляющих системах, приборостроении — там, где требуется компактный многоконтактный прямоугольный разъём.

Варианты исполнения и документы

Обозначения изделий семейства могут меняться: РП14-10Л, РП14-10ЛО, РП14-10ЛО-В — это разные исполнения одного семейства с небольшими отличиями в изоляторе, наличием ловителей или монтажной конфигурацией. Для проектирования и выбора обязательно следует сверяться с паспортом и техническими условиями конкретного изготовителя: там заданы точные размеры, допуски, материалы и эксплуатационные пределы.

Ключевые подтверждённые особенности

• Тип изделия — низкочастотная прямоугольная розетка серии РП14.
• Количество контактов — 10, расположены в два ряда.
• Материал корпуса и изоляции — карболит, цвет коричневый.
• Материал контактов — латунь с серебряным покрытием.
• Рабочее напряжение — до 700–800 вольт по спецификациям.
• Номинальный ток на контакт — порядка 5 ампер.
• Сопротивление изоляции — не менее примерно 5000 мегаом.
• Электрическая прочность изоляции — около 2550 вольт.
• Ресурс сочленения — тысячи циклов, встречается значение 3000.
• Рабочая температура — примерно от минус 60 до плюс 100 градусов Цельсия в зависимости от исполнения.
• Габариты типичного исполнения — около 53 на 22 на 33 миллиметра, масса около 27 граммов.
