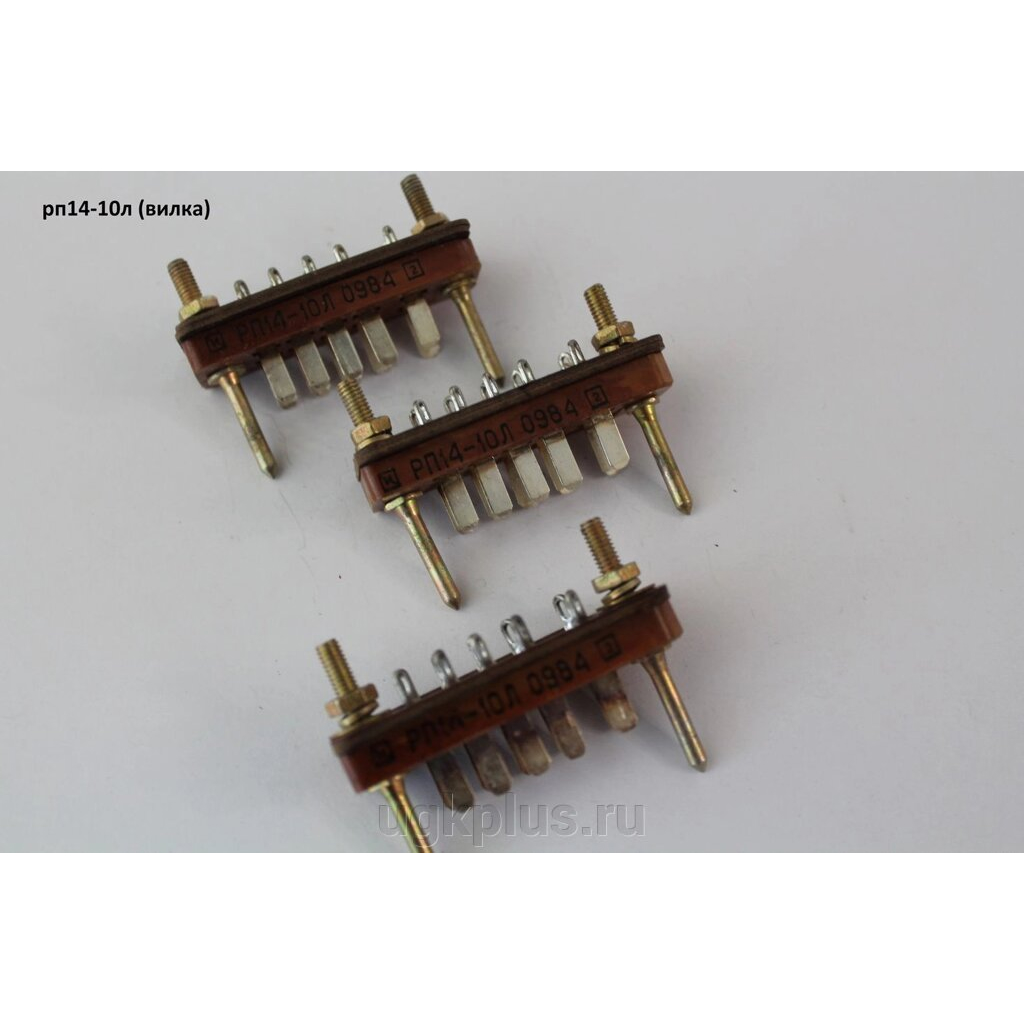

РП14-10Л-В Вил. 1

РП14-10Л-В, исполнение 1 — это прямоугольный низкочастотный электрический соединитель типа вилка для внутреннего монтажа, с 10 контактами и направляющими элементами-ловителями. Он применяется в цепях постоянного, переменного и импульсного тока, а его конструкция рассчитана на ручное сочленение/расчленение.

Что означает обозначение

• РП14 — серия прямоугольных соединителей общего назначения.

• 10 — число контактов.

• Л — наличие ловителей, то есть направляющих элементов для правильного соединения.

• В — всеклиматическое исполнение.

• Вил. 1 — вариант вилки, обычно относящийся к конкретному конструктивному исполнению в серии.

Конструкция

У соединителя ножевые контакты, двухрядное расположение контактов и объемный монтаж с пайкой проводов. В источниках для этой серии указаны латунные контакты с серебряным покрытием, карболитовый изолятор и отсутствие замка на корпусе у облегчённого варианта с ловителями.

Основные характеристики

• Количество контактов: 10.

• Максимальный рабочий ток: 5 А.

• Максимальное рабочее напряжение: 800 В.

• Сопротивление контактов: не более 30 мОм у одной из карточек товара; в сводной таблице серии также встречается значение не более 3 мОм, поэтому для точной привязки лучше ориентироваться на конкретное ТУ и исполнение.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 2550 В.

• Рабочая температура: от -60 до +100 °C.

Применение и особенности

Такие вилки РП14 обычно используют в аппаратуре, где нужен компактный, надежный разъём с ручным соединением и устойчивостью к климатическим воздействиям. Ловители помогают исключить неправильную ориентацию при стыковке, а облегчённое исполнение уменьшает массу изделия.

По документации

Для серии РП14 в источниках указаны ТУ ЕСЗ.656.015 ТУ и бР0.364.024 ТУ ; встречается и разделение по приемке — например, ВП/ПЗ и ОТК в зависимости от исполнения и партии.
