РП14-10 Вил. 2

РП14-10 — это стандартный прямоугольный низкочастотный электрический соединитель (вилка) серии РП14 на 10 контактов, предназначенный для внутренних монтажных соединений в электрических цепях постоянного, переменного и импульсного тока.

Назначение и конструкция

• Предназначен для ручного сочленения/расчленения соединений внутри оборудования; тип — вилка (мужская половина).

• Корпус и изолятор выпускаются в вариантах (например, карболит/пластик), часто цвет — коричневый; возможны варианты с ловителями-направляющими или без них (обозначение в маркировке учитывает это).

• Контакты — ножевого типа, обычно выполнены из латуни с серебряным покрытием или пассивированием; размеры контактной пластины типично около 3,5×0,6 мм.

Электрические и эксплуатационные характеристики

• Количество контактов: 10.

• Номинальный рабочий ток на контакт: до 5 A при равномерной нагрузке.

• Максимальное рабочее (амплитудное) напряжение: до 800 V.

• Контактное сопротивление — типично до 3–30 mΩ (в разных источниках указывается 0,003 Ом / 3 mΩ или до 30 mΩ в отдельных карточках).

• Сопротивление изоляции — не менее 5000 MΩ.

• Электрическая прочность изоляции — не менее 2550 V.

Механические и климатические параметры

• Габаритные размеры корпуса (примерно): длина около 52–53 мм, ширина 18 мм, высота ~23 мм; расстояние между монтажными отверстиями около 43,5 мм.

• Количество рядов контактов — 2; шаг между рядами ~7 мм, шаг в ряду ~6,1 мм.

• Рабочая температура — от −60 °C до +100 °C.

• Вибростойкость: диапазон частот 1–3000 Hz, амплитуда ускорения до 40 g.

• Число сочленений/расчленений: порядка 3000 циклов; минимальная наработка по требованиям ОТК/ВП указывается в тысячах часов (например, 7000–10000 ч в разных сертификациях).

Маркировка и исполнение

• Условное обозначение РП14-10 расшифровывается как: РП — ручной соединитель, 14 — серия/номер разработки, 10 — число контактов; дополнительные буквы/цифры после обозначения указывают на наличие ловителей (Л), облегчённый изолятор (О), покрытие контактов и климатическое исполнение.

• Выпускается в исполнениях РП14 и РП14А (последние могут иметь металлические корпуса с замками и герметизацию).

Примеры применений и совместимость

• Применяется в низкочастотных цепях внутри приборов и электрощитового оборудования, в местах, где требуется серийное или периодическое разъединение соединений (например, при сервисном обслуживании).

• Совместим с розетками/гнёздами РП14-10 (соответствующей конфигурации) и с типовыми кабельными корпусами серии.

Иллюстрация (пример)

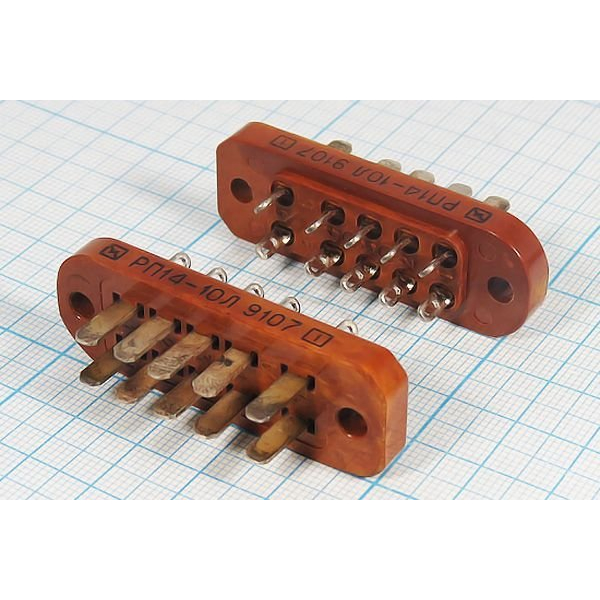

• Типичная вилка РП14-10 имеет два ряда по пять ножевых контактов, прямоугольный изолятор и монтажные ушки для крепления на панели; контакты часто серебрят для лучшей электропроводности и коррозионной стойкости.
