Назначение и область применения

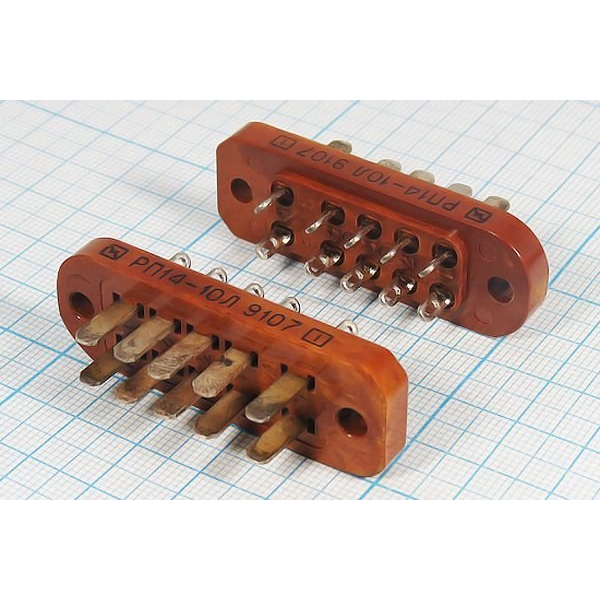

РП14-10 (вилка, исполнение В/вариант 0) — низкочастотный прямоугольный электрический разъём на 10 контактов, предназначенный для внутреннего объёма монтажа. Изделие применяется для соединения постоянных, переменных (до нескольких МГц) и импульсных сигналов в цепях с напряжением до 800 В и током до 5 А на контакт.

Разъём востребован в электронной и приборостроительной аппаратуре, где требуется компактное и надёжное внутреннее электрическое соединение. Типичный пример использования — соединение платы и панели прибора: вилку монтируют объёмно (пайкой) на плате, а ответную розетку устанавливают на панели. Серия РП14 соответствует техническим условиям и стандартам производителей данной серии, поэтому при проектировании следует опираться на паспорт конкретного изготовителя.

Ключевые конструктивные характеристики

• Количество контактов: 10, расположены в 2 ряда по 5 контактов в каждом.
• Тип контактов: ножевые, плавающие; материал — латунь с серебряным покрытием.
• Размер контакта: примерно 3,5 на 0,6 мм.
• Шаг контактов в ряду: 6,1 мм; шаг между рядами: 7 мм.
• Изолятор и корпус: для варианта без корпуса применяется карболит (коричневый) или другие варианты пластика.
• Габариты изолятора: ориентировочно 52 мм (длина) на 18 мм (ширина) на 23 мм (высота).
• Метод электрического монтажа: пайка, объёмный монтаж.

Электрические и эксплуатационные параметры

Максимальное рабочее напряжение составляет 800 В. Рабочий ток на контакт — до 5 А при равномерной нагрузке. Сопротивление контактов не превышает десятков миллиом: в разных источниках указываются значения от 30 до 80 миллиом. Сопротивление изоляции измеряется на порядки мегаом, а электрическая прочность изоляции достигает примерно 2550 В.

По механической надёжности разъём рассчитан на ресурс сочленения-расчленения порядка 3000 циклов, минимальная наработка исчисляется тысячами часов и зависит от производителя. Диапазон рабочих температур — от примерно минус 60 градусов до плюс 100…140 градусов Цельсия в зависимости от исполнения и изготовителя. Изделие семейства РП14 выдерживает вибрации в диапазоне частот от 1 до 3000 Гц со значительной амплитудой ускорения.

Варианты исполнения и совместимость

Серия РП14 включает вилки и розетки разных типов, в том числе корпусные исполнения РП14А с замками и кабельными входами. Обозначение РП14-10 обычно соответствует вилке на 10 контактов; существуют модификации с разными материалами изолятора, а также с наличием или отсутствием замка и корпуса.

Установочные размеры и крепёж — расстояние между отверстиями крепления и их диаметр — обычно приводятся в техпаспорте. Типовые ориентировочные значения: около 43,5 мм между отверстиями при диаметре отверстия примерно 4,2 мм. При проектировании монтажа необходимо проверять конкретный чертёж производителя. Для точного выбора разъёма и получения рабочих чертежей следует обращаться к паспорту (datasheet) конкретного изготовителя.
