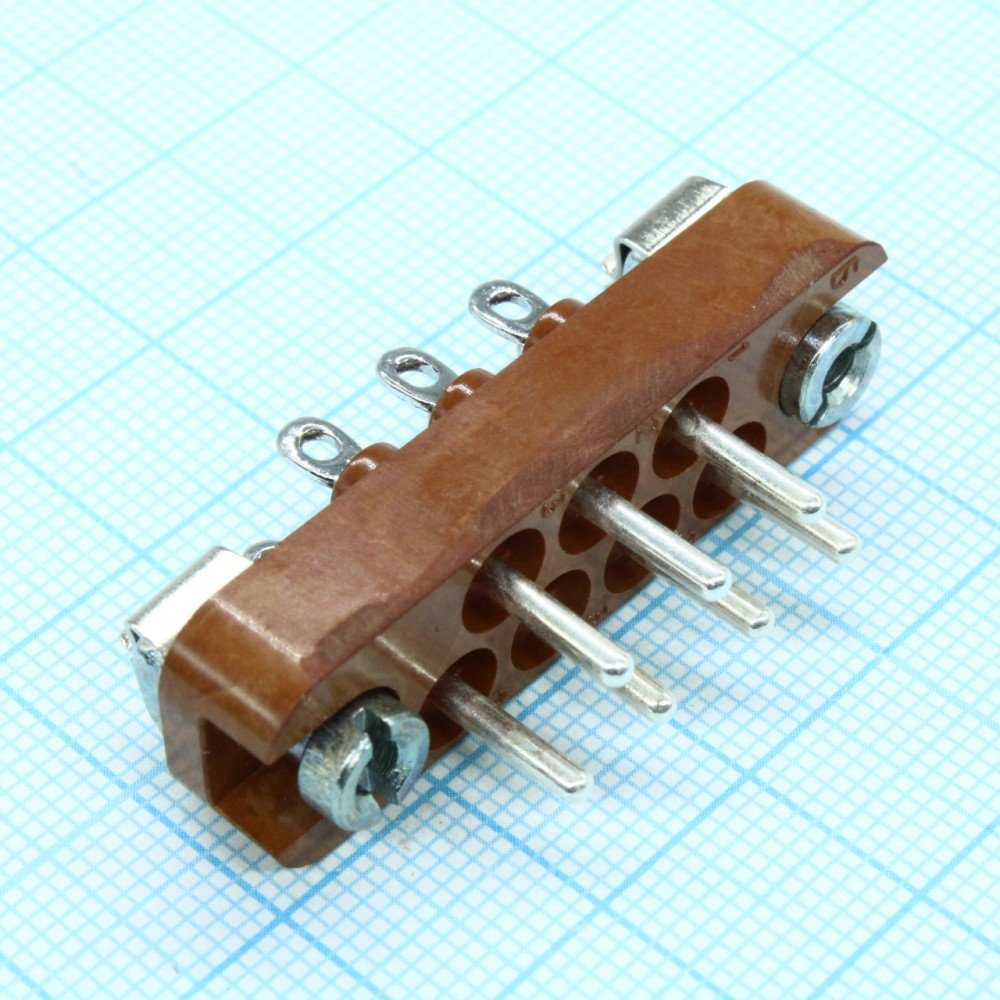

РП10-7"З" Вил.

РП10-7 «З» — это прямоугольный низкочастотный соединитель ручного сочленения для внутреннего монтажа, обычно в исполнении вилка с фиксирующим замком. Он предназначен для работы в цепях постоянного, переменного и импульсного тока, а по числу контактов относится к варианту на 7 контактов.

Основные параметры

• Рабочий ток: до 15 А на контакт при равномерной нагрузке.

• Рабочее напряжение: до 1500 В.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10 000 МОм.

• Электрическая прочность изоляции: 2700–3800 В.

Конструкция

У соединителя два ряда контактов, шаг между контактами в ряду — 6,4 мм, между рядами — 5,5 мм. Корпус может быть металлическим литым или пластмассовым, с прямым либо угловым выходом кабеля, а фиксация сочленённого положения обеспечивается замком. Контакты обычно имеют серебряное покрытие.

Габариты и ресурс

Габаритные размеры вилки указываются как примерно 26 × 42,5 × 12,5 мм, масса — до 18,5 г. Ресурс — около 500 сочленений-расчленений, минимальная наработка — 12 000 часов, срок сохраняемости — до 25 лет.

Варианты исполнения

Для РП10-7 «З» встречаются исполнения по виду приёмки: ОТК, ПЗ и ВП, а также варианты с индексами ОС/ОСР для особо стойких исполнений. В маркировке «З» обычно означает наличие замка для фиксации сочленённого положения.

Что важно при выборе

Если вам нужен именно этот разъём для замены или подбора пары, стоит проверять не только число контактов, но и вид приёмки, тип корпуса, наличие замка и исполнение по выводу кабеля. В обозначениях серии РП10 часто встречаются близкие варианты, и внешне похожие модификации могут отличаться по покрытию контактов, кожуху и типу монтажа.
