Назначение соединителя РП10-7 «З»

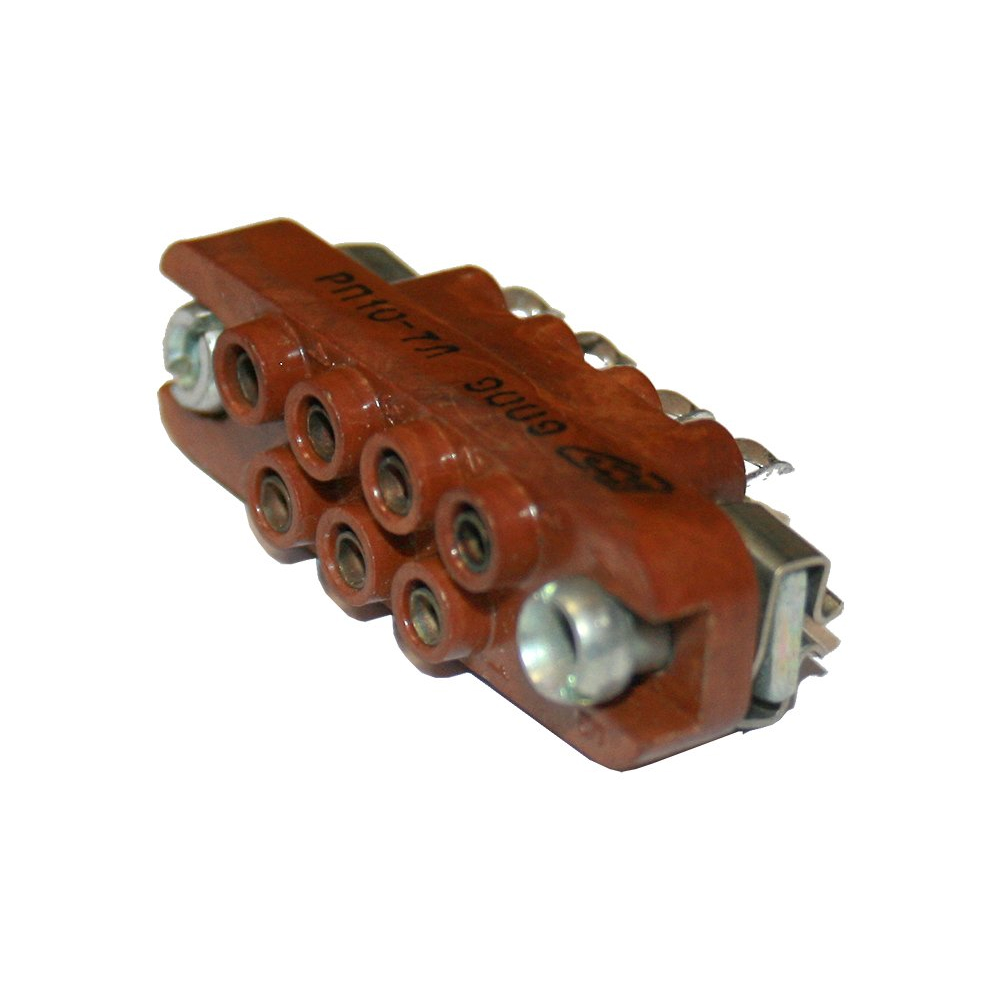

РП10-7 «З» в исполнении вилка — это прямоугольный низкочастотный соединитель ручного сочленения. Он предназначен для внутреннего монтажа в цепях постоянного, переменного и импульсного тока. Индекс «З» означает наличие замка для фиксации сочленённого положения. Артикул товара — 91397, категория — РП. Производитель в предоставленных данных не указан. Год — 2023.

Такое исполнение применяется там, где нужно ручное соединение электрических цепей с механической фиксацией. Соединитель относится к низкочастотным прямоугольным соединителям, поэтому его назначение связано с передачей тока и сигналов в составе электротехнических и электронных устройств. Конкретные области применения определяются параметрами цепей и условиями эксплуатации, указанными ниже.

Подтверждённые технические особенности

• Количество контактов — 7.
• Рабочий ток на контакт — до 15 А.
• Рабочее напряжение — до 1500 В.
• Сопротивление контактов — не более 4 мОм.
• Сопротивление изоляции — не менее 10 000 МОм.
• Контакты расположены в два ряда, шаг контактов в ряду — 6,4 мм, шаг между рядами — 5,5 мм.
• Ресурс — порядка 500 сочленений-расчленений.
• Минимальная наработка до отказа — 12 000 часов.
• Срок сохраняемости — до 25 лет.
• Диапазон рабочих температур — от минус 60 до плюс 125 градусов Цельсия.
• Электрическая прочность изоляции — 2700–3800 В.
• Год — 2023.

Конструкция и исполнения

Вилки выпускаются с металлическим литым или пластмассовым кожухом, а также с прямым или угловым выходом кабеля. Предусмотрены фиксирующие замки. Контакты обычно имеют серебряное покрытие, а в отдельных исполнениях встречается покрытие олово-висмут. По виду приёмки встречаются исполнения ОТК, ПЗ и ВП, а также варианты с особыми требованиями. Важно не путать базовую вилку с близкими модификациями вроде «П-О»: у них могут отличаться материал корпуса, наличие кожуха и некоторые монтажные признаки.

Применение и условия эксплуатации

Соединитель РП10-7 «З» применяется для внутреннего монтажа в цепях постоянного, переменного и импульсного тока. Семь контактов, рабочий ток до 15 А на контакт и рабочее напряжение до 1500 В позволяют использовать его для соединения цепей, где требуется компактное ручное сочленение с фиксацией. Наличие замка в индексе «З» помогает удерживать сочленённое положение, что важно при вибрации, случайных механических воздействиях и в условиях, где недопустимо самопроизвольное разъединение.

Диапазон рабочих температур от минус 60 до плюс 125 градусов Цельсия и электрическая прочность изоляции 2700–3800 В определяют условия эксплуатации, указанные в подтверждённых данных. Срок сохраняемости до 25 лет и минимальная наработка до отказа 12 000 часов относятся к показателям надёжности. При монтаже следует учитывать два ряда контактов, шаг 6,4 мм в ряду и 5,5 мм между рядами. Совместимые розетки, распиновка и точные габариты в предоставленных данных не указаны, поэтому их нужно уточнять по документации конкретного исполнения. Также в данных не указаны производитель, комплектация, гарантия, страна производства и сертификаты; эти сведения здесь не приводятся.
