РП10-7"З" Вил.

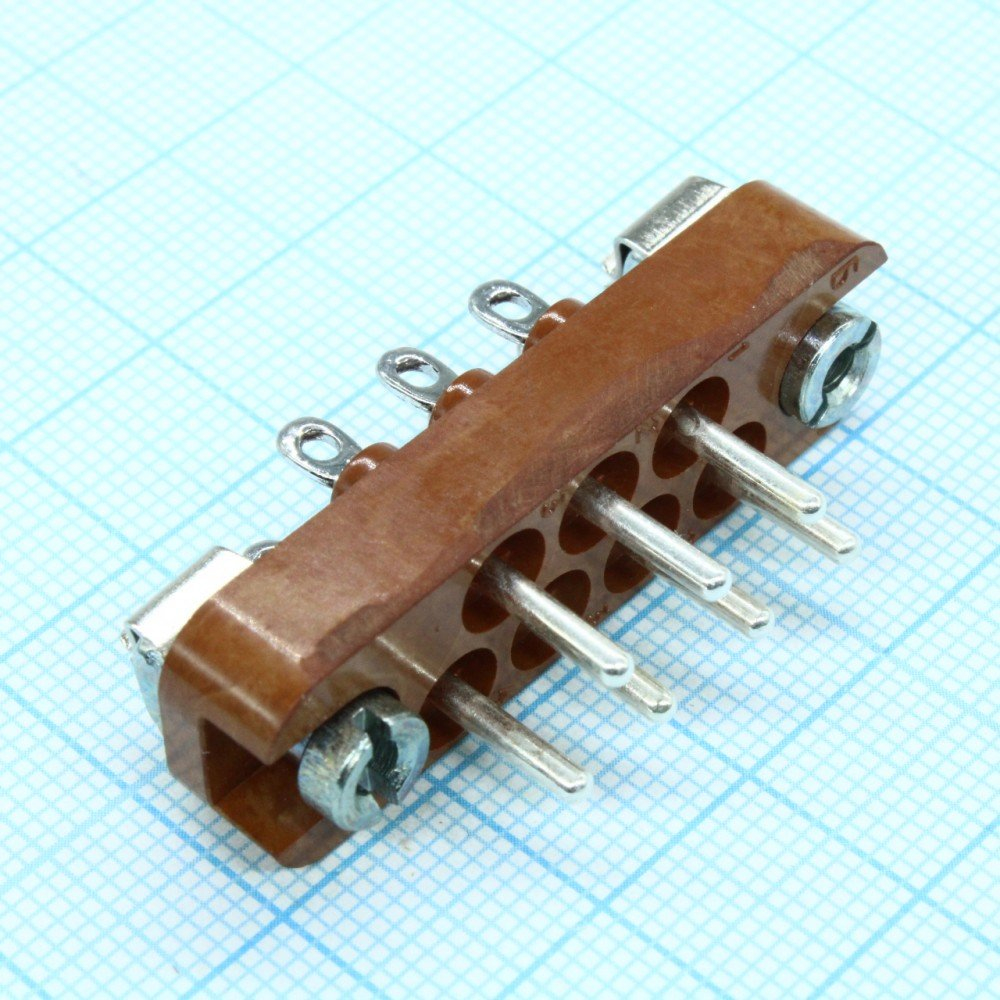

РП10-7 «З» — это низкочастотный прямоугольный соединитель типа вилка для внутреннего монтажа, применяемый в цепях постоянного, переменного тока до 3 МГц и импульсных сигналов. Это серия с фиксирующим замком: буква «З» как раз указывает на наличие замка для сочленённого положения.

Основные параметры

• Количество контактов: 7.

• Номинальный ток на контакт: до 15 А.

• Рабочее напряжение: до 1500 В при приёмке ОТК, до 1550 В при приёмке ВП.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10 000 МОм.

• Электрическая прочность изоляции: 2700–3800 В.

• Ресурс: 500 сочленений-расчленений.

• Гамма-процентная наработка до отказа: 12 000 ч.

• Срок сохраняемости: 25 лет.

Конструкция

У РП10-7 «З» обычно 2 ряда контактов, шаг между рядами 5,5 мм, шаг контактов в ряду 6,4 мм. Контакты имеют серебряное покрытие в одном из распространённых исполнений. Вилки выпускаются с металлическим литым или пластмассовым кожухом, а вывод кабеля может быть прямым или угловым.

Габариты и масса

Для распространённого исполнения указываются габариты порядка 26 × 42,5 × 12,5 мм, а масса — не более 18,5 г. Для отдельных исполнений с пластмассовым изолятором встречается близкий размерный ряд, например 42 × 12,5 × 22 мм. Это удобно для плотного монтажа в аппаратуре, где важны компактность и фиксация разъёма.

Где применяется

Такой разъём ставят в радио- и электроаппаратуре общего и специального назначения, когда нужен надёжный многоконтактный соединитель с ручным сочленением. По сути, это рабочий промышленный разъём старой, но очень распространённой школы: простой, ремонтопригодный и с понятной механикой фиксации.

Обозначение

В маркировке серии «РП10» обычно читаются так: «РП» — ручного сочленения, «10» — серия, «7» — число контактов, а «З» — исполнение с замком. В документации и каталогах встречаются варианты написания «РП10-7 З», «РП10-7 “З”», а также транслитерации вроде RP10-7 Z.
