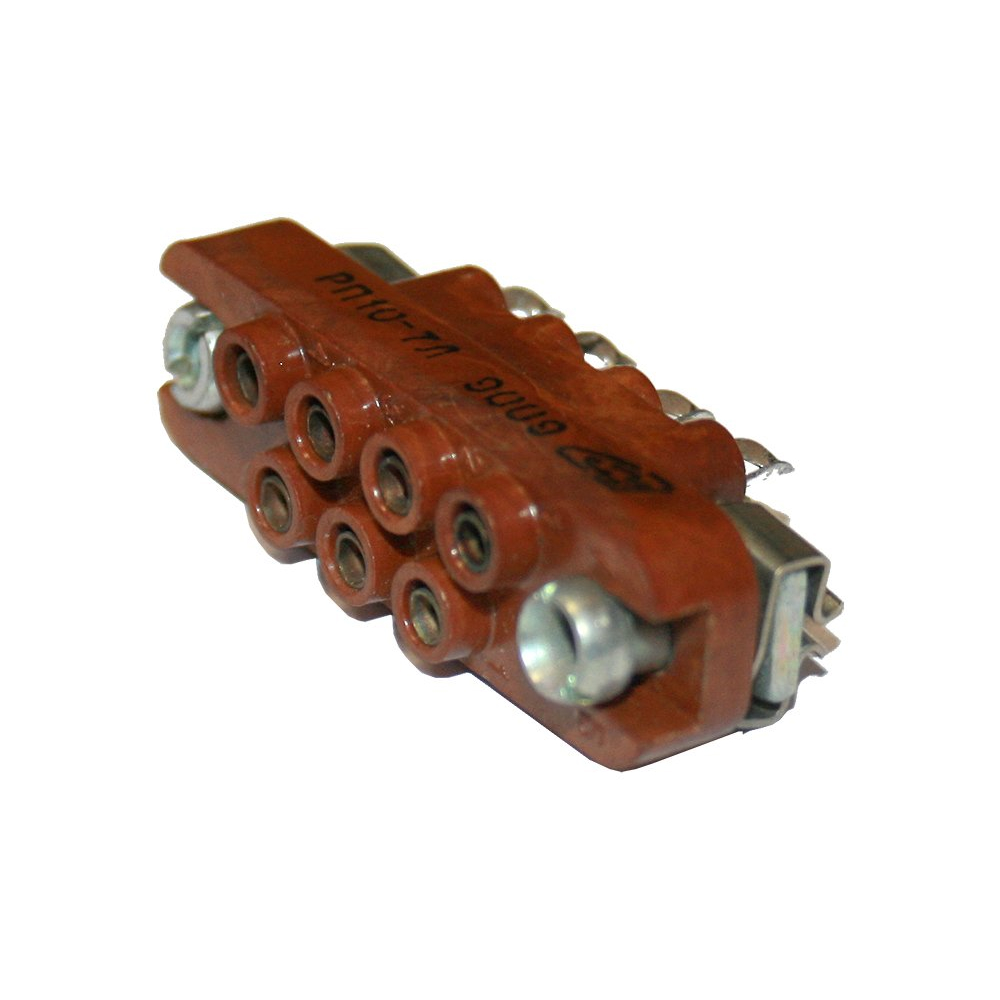

РП10-7"З"-В Роз.

РП10-7«З»-В — это прямоугольная низкочастотная розетка серии РП10 на 7 контактов, предназначенная для ручного сочленения в электрических цепях постоянного, переменного и импульсного тока. Для этой модификации характерны замок фиксации, внутренний монтаж и исполнение для более широкого климатического диапазона.

Что означает обозначение

• РП — соединитель ручного сочленения общего назначения, прямоугольный, низкочастотный.

• 10 — серия соединителя.

• 7 — число контактов.

• «З» — наличие замка для фиксации сочлененного положения.

• «В» — всеклиматическое исполнение.

Основные характеристики

• Количество контактов: 7.

• Максимальный рабочий ток: до 15 А.

• Максимальное рабочее напряжение: до 1500 В.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10000 МОм.

• Электрическая прочность изоляции: 2700–3800 В.

Конструкция и монтаж

Розетка относится к соединителям внутреннего монтажа, проводники обычно подключаются пайкой.
Для серии РП10 типичны фиксирующий замок, ловители и исполнение с металлическим литым или пластмассовым кожухом; у конкретной модификации РП10-7«З»-В могут встречаться исполнения без отдельного кожуха.
Шаг контактов для 7-контактной версии указан как 6,4 мм в ряду и 5,5 мм между рядами.

Условия эксплуатации

• Рабочая температура: от -60 до +125 °C.

• Относительная влажность: до 98% при 35 °C.

• Вибрация: диапазон 1–2500 Гц, ускорение до 18 g.

• Ресурс: около 500 сочленений-расчленений.

• Минимальная наработка: 12000 часов.

• Срок сохраняемости: до 25 лет.

Практический смысл

Такая розетка обычно применяется там, где нужен надежный многоконтактный разъем с фиксацией и устойчивостью к вибрациям и температурным перепадам. По сути, это компактный промышленный соединитель для аппаратуры, приборов и блоков, где важны электрическая прочность, надежность контакта и долговечность.
