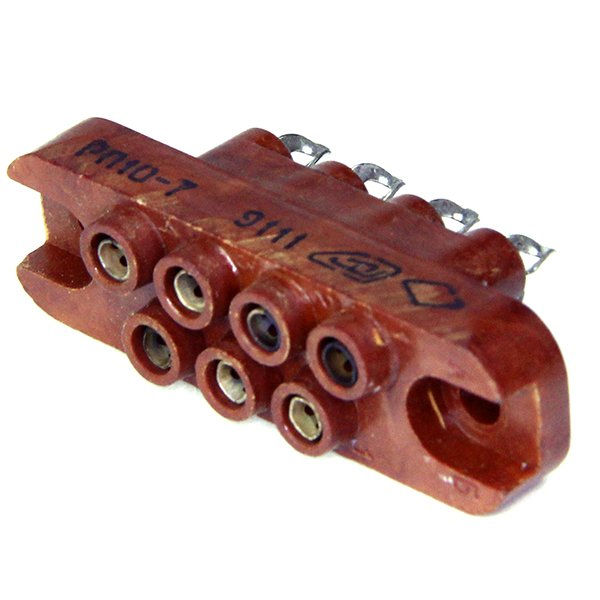

РП10-7"З"-В ОТК Роз.

РП10-7"З"-В ОТК — это прямоугольная низкочастотная розетка серии РП10 с 7 контактами, предназначенная для внутреннего монтажа и работы в цепях постоянного, переменного и импульсного тока. Для этой модификации обычно указывают рабочее напряжение до 1500 В, ток до 15 А на контакт, серебряное покрытие контактов и пайку как способ электрического монтажа.

Что означает обозначение

• РП — соединитель ручного сочленения прямоугольного типа.

• 10 — серия соединителя.

• 7 — количество контактов.

• "З" — исполнение с замком фиксации.

• В — климатическое исполнение для работы в условиях, допускаемых этим вариантом серии.

• ОТК — приемка отделом технического контроля, то есть изделие прошло заводской контроль качества.

Основные особенности

• Тип: прямоугольный, низкочастотный, для внутреннего монтажа.

• Соединение: врубное, с фиксацией замком.

• Контакты: 7, покрытие — серебро.

• Монтаж проводов: объемный, пайкой.

• Материал изолятора в типовых исполнениях часто указывается как карболит.

Типовые электрические параметры

• Рабочий ток: до 15 А.

• Рабочее напряжение: до 1500–1550 В в зависимости от источника и исполнения.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10000 МОм.

• Электрическая прочность изоляции: порядка 2700–3800 В.

Условия эксплуатации

• Температурный диапазон: примерно от -60 до +85 или до +125 °C, в зависимости от исполнения покрытия контактов и источника данных.

• Вибростойкость и механическая прочность рассчитаны на промышленное применение.

• Наработка и ресурс обычно указываются как 12000 часов и 500 циклов сочленения-расчленения.

• Срок сохраняемости: до 25 лет.

Практический смысл

Такую розетку обычно применяют там, где нужна надежная многоконтактная разъемная связь при умеренных токах и повышенной стойкости к вибрации и климатическим факторам. Для подбора пары к ней обычно ищут вилку из той же серии РП10 с соответствующим числом контактов и исполнением.
