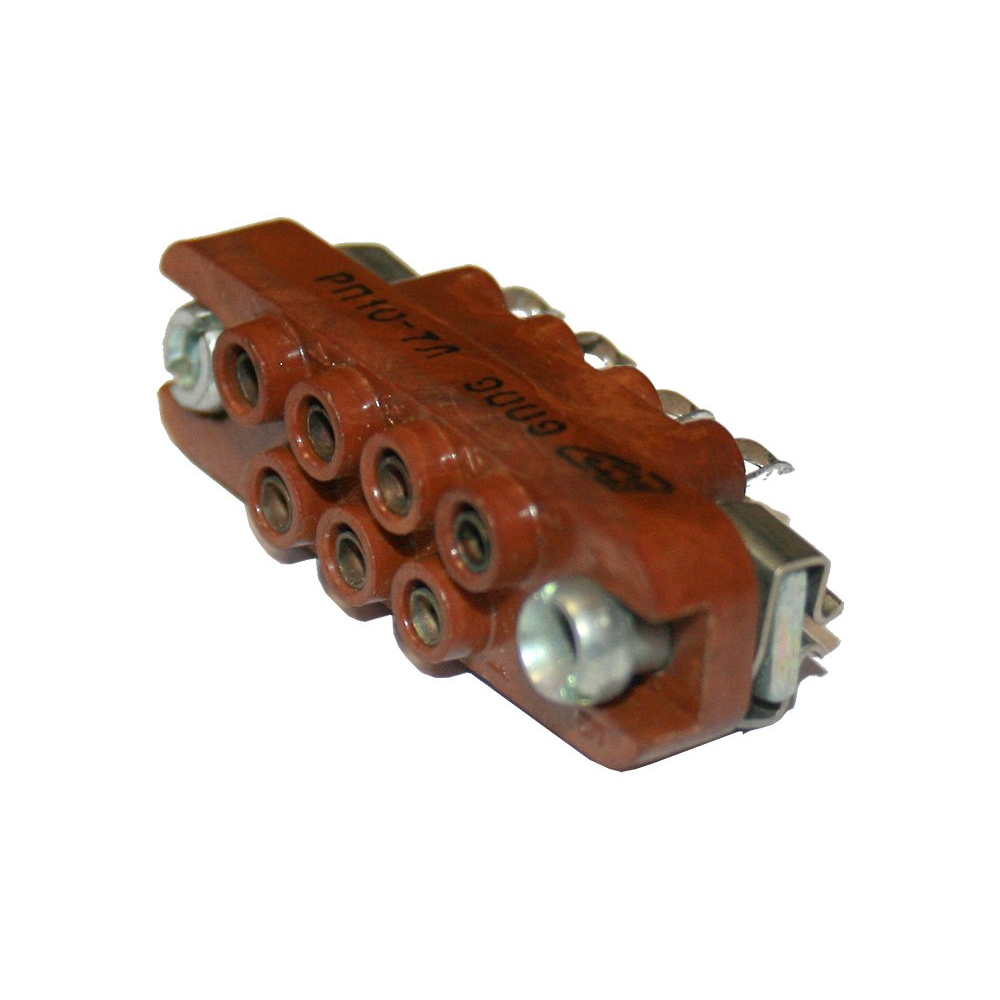

РП10-7"З" Роз. Без креп

РП10-7«З» — это прямоугольная низкочастотная розетка серии РП10 на 7 контактов, с фиксирующим замком для сочлененного положения. Она предназначена для внутреннего объемного монтажа и электрического соединения цепей в промышленной аппаратуре.

Конструкция

У этой розетки карболитовый изолятор коричневого цвета, контакты латунные с серебряным покрытием, способ сочленения — врубной. По данным одного из каталогов, габариты изолятора составляют примерно 42 × 12,5 × 22 мм, а масса изделия — около 9,8 г.

Основные параметры

• Количество контактов: 7.

• Рабочее напряжение: до 1500 В.

• Рабочий ток: до 15 А.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10000 МОм.

• Электрическая прочность изоляции: 2700–3800 В.

Условия работы

Изделие рассчитано на широкий температурный диапазон — от -60 до +125 °C, повышенную влажность до 98% при +35 °C, а также на вибрационные и ударные нагрузки. В спецификациях также указывают ресурс до 500 сочленений-расчленений и минимальную наработку 12000 часов.

Что означает обозначение

В обозначении РП10-7«З»:

• РП — ручного сочленения, прямоугольный низкочастотный разъем;

• 10 — порядковый номер разработки;

• 7 — число контактов;

• «З» — наличие замка для фиксации.
