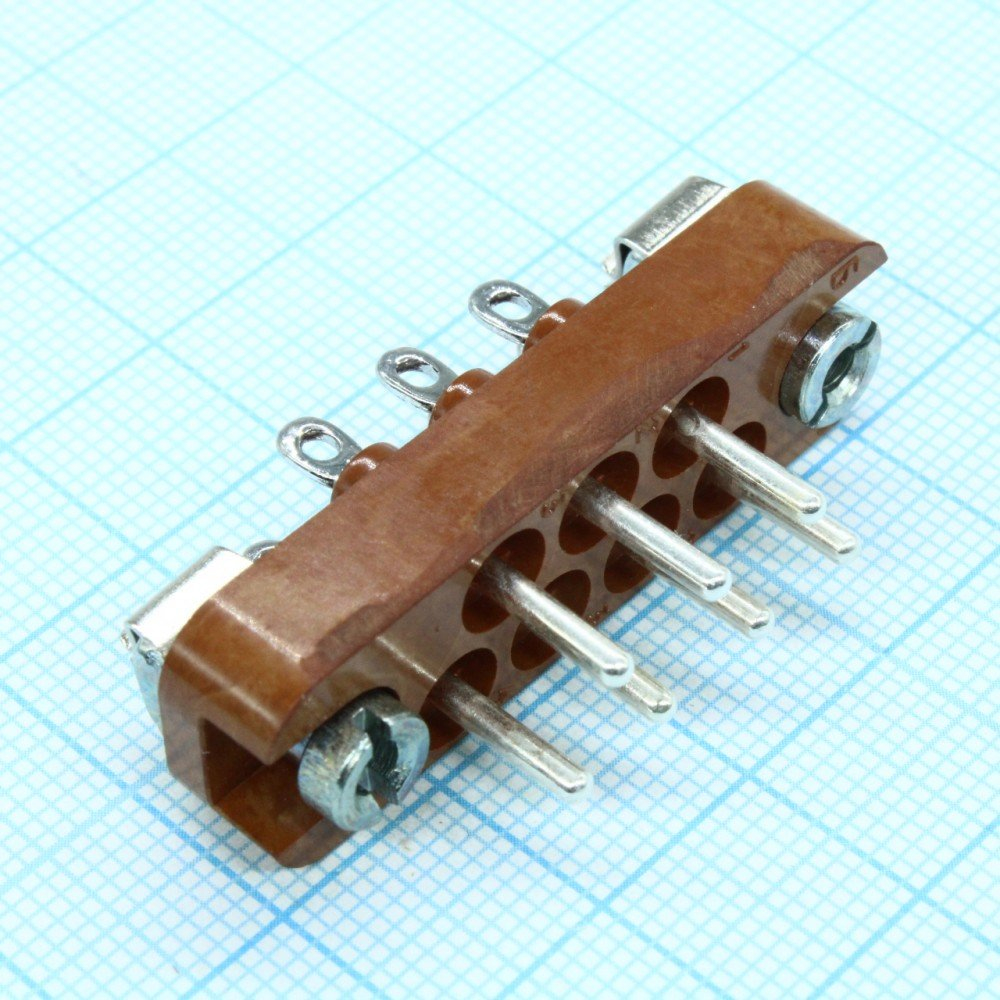

РП10-7"З"-О Роз.

РП10-7"З"-О — это прямоугольный низкочастотный соединитель серии РП10 с 7 контактами, с защёлкой (буква "З") и покрытием контактов олово‑висмут (буква "О").

Основные характеристики

• Назначение: ручной прямоугольный низкочастотный соединитель для внутреннего монтажа, применяют в цепях постоянного, переменного (НЧ) и импульсного тока.

• Количество контактов: 7.

• Максимальный рабочий ток на контакт: 15 А.

• Максимальное рабочее напряжение: порядка 1500–1550 В (зависит от исполнения).

• Сопротивление контактов (не более): около 4 мОм.

• Материал и покрытие контактов: латунь с покрытием олово‑висмут (обозначение «О»).

• Изолятор: карболит (в исполнениях с маркировкой карболит/коричневый) или полимерные варианты в других исполнениях.

Механические и климатические параметры

• Ресурс: порядка 500 сочленений/расчленений.

• Минимальная наработка: примерно 12 000 часов.

• Диапазон рабочих температур: примерно от −60°C до +85…+125°C (в зависимости от режима и учёта перегрева контактов).

• Климатическое исполнение: УХЛ или В в соответствии с ГОСТ/ТУ (обычно маркируется в документации поставщика).

Конструкция и монтаж

• Корпус: исполнение с замком (буква "З") — есть защёлка/фиксатор для надёжного соединения; бывают варианты с металлическим или пластмассовым (карболит) корпусом.

• Метод монтажа проводов: объёмный монтаж, пайка контактов.

• Шаг контактов и расположение: два ряда контактов с шагами порядка 5.5–6.4 мм (точные размеры зависят от конкретного варианта).

Маркировка и расшифровка

• РП10 — серия прямоугольных низкочастотных разъёмов.

• 7 — число контактов.

• "З" — наличие замка (фиксатора).

• "О" — покрытие контактов олово‑висмут.

Практические замечания и совместимость

• Контакты обычно имеют серебряное или олово‑висмутовое покрытие; при выборе ориентируйтесь на требования по коррозионной стойкости и пайке.

• Перед установкой проверяйте посадочные размеры и шаг контактов у поставщика — конкретные габариты (L×W×H и расстояния между монтажными отверстиями) могут незначительно отличаться у разных производителей.

Если нужно, могу:

• Прислать точные габаритные чертежи и монтажные размеры (если укажете производителя/артикул).

• Подготовить таблицу с отличиями между исполнениями РП10-7 (без буквы, с "З", с "О", с "Л" и т.д.).

Источник сведений: промкаталоги и карточки изделий серии РП10 (описания и паспортные данные производителей/поставщиков).
