Назначение и общее описание

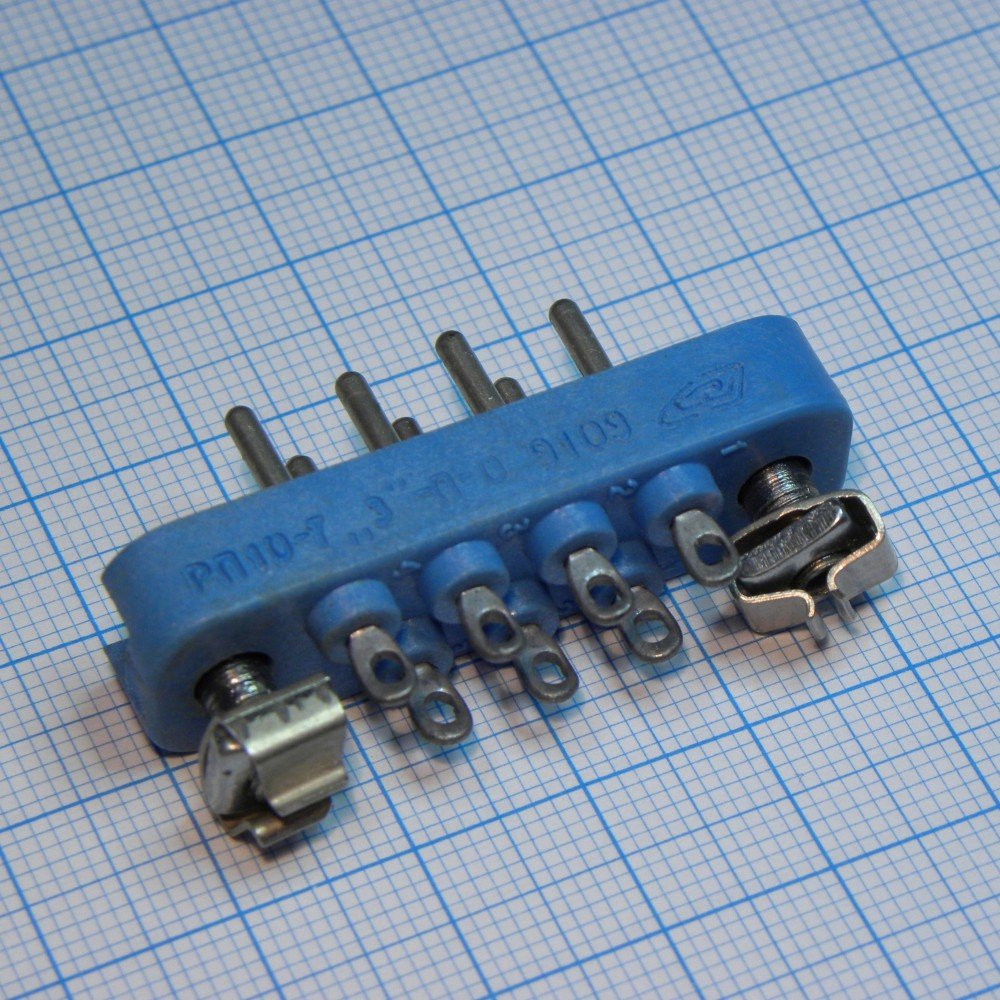

РП10-7"З" — прямоугольный низкочастотный соединитель внутреннего монтажа. Он рассчитан на работу в цепях постоянного, переменного и импульсного тока. Для него характерны 7 контактов, фиксация сочленённого положения замком и применение в промышленной аппаратуре и жгутовых соединениях. Артикул позиции — 91380. Категория — РП. Производитель в предоставленных данных не указан. В характеристиках VirtueMart для товара указан год: 2020.

Этот разъём используют там, где нужен компактный и надёжный ручной соединитель для внутренней проводки. Он относится к серии РП10, у которой есть исполнения с разным числом контактов. Обозначение «З» указывает на наличие замка фиксации.

Подтверждённые особенности и основные параметры

• Число контактов — 7.
• Фиксация сочленённого положения — замок.
• Рабочий ток — до 15 А на контакт.
• Максимальное рабочее напряжение — до 1500 В.
• Сопротивление контактов — не более 4 мОм.
• Сопротивление изоляции — не менее 10 000 МОм.
• Электрическая прочность изоляции — в диапазоне 2700–3800 В.
• Два ряда контактов.
• Шаг контактов в ряду — 6,4 мм.
• Шаг между рядами — 5,5 мм.
• Контакты обычно с серебряным покрытием.
• Исполнение может быть с металлическим или пластмассовым кожухом.
• Возможен прямой или угловой выход кабеля.
• Ресурс серии РП10 — порядка 500 сочленений-расчленений.
• Минимальная наработка — 12 000 часов.

Конструкция и монтаж

У соединителя два ряда контактов. Шаг контактов в ряду составляет 6,4 мм, шаг между рядами — 5,5 мм. Контакты обычно имеют серебряное покрытие. Исполнение может быть с металлическим или пластмассовым кожухом, а также с прямым или угловым выходом кабеля. Такая конструкция ориентирована на внутренний монтаж и жгутовые соединения, где важны компактность и надёжная фиксация.

Эксплуатационные условия

По условиям применения РП10-7"З" рассчитан на широкий температурный диапазон и вибрационные нагрузки. Это делает его удобным для аппаратуры, работающей в жёстких условиях. Для серии РП10 также указывают ресурс порядка 500 сочленений-расчленений и минимальную наработку 12 000 часов.

Применение

Соединитель применяют в промышленной аппаратуре и жгутовых соединениях. Он подходит для внутренней проводки, где требуется компактный и надёжный ручной соединитель. Благодаря работе в цепях постоянного, переменного и импульсного тока, а также стойкости к вибрационным нагрузкам, его используют в оборудовании, работающем в жёстких условиях. Для серии РП10 характерны исполнения с разным числом контактов, что позволяет подбирать вариант под конкретную задачу.

Маркировка

В обозначении серии РП10 обычно читают так:

1. «РП» — ручного сочленения.
2. «10» — номер разработки.
3. «7» — число контактов.
4. «З» — замок фиксации.

Дополнительные буквы в полных обозначениях могут указывать на ловители, тип корпуса, материал изолятора и вид покрытия контактов.

Сведения о товаре

Название позиции — РП10-7"З". Артикул — 91380. Категория — РП. Производитель не указан. В характеристиках VirtueMart указан год: 2020. Сведения о кратком описании из каталога отсутствуют. Приведённые параметры относятся к серии РП10 и типовым справочным данным для исполнения с замком фиксации.
