Назначение и область применения

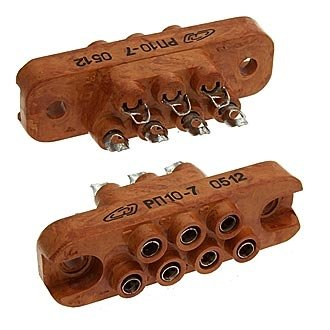

РП10-7В — это розетка серии РП10 с семью контактами, предназначенная для ручного соединения электрических цепей постоянного, переменного и импульсного тока. Изделие относится к категории прямоугольных соединителей ручного сочленения, применяемых для внутреннего монтажа. Розетка представляет собой гнездовую часть разъёма, которая принимает вилку соответствующего типа и обеспечивает надёжное многоконтактное соединение с фиксацией и направляющими для правильного позиционирования контактов.

Разъёмы этой серии востребованы там, где требуется компактное многоконтактное соединение с гарантированной фиксацией и точным взаимным расположением контактов. Типовые сферы применения — аппаратура и щитовые соединения, внутренний монтаж электротехнических и электронных устройств, где необходимо передавать сигнал или питание по нескольким независимым цепям одновременно в пределах одного разъёма.

Конструкция и обозначение

Серия РП10 — это семейство прямоугольных соединителей ручного сочленения. В маркировке РП10-7 число «7» указывает на количество контактов в разъёме. Обозначение «В» в наименовании РП10-7В указывает на конкретное конструктивное исполнение корпуса и вывода кабеля — вариант исполнения внутри семейства, определяющий особенности сборки и монтажа именно этой модификации.

Полная маркировка изделий серии РП10 обычно содержит тип, число контактов и дополнительные буквенные коды, обозначающие конструктивное исполнение, уплотнения и покрытие контактов. Например, расшифровка вида РП10-7ЛУ-П-О показывает, что буквенные обозначения последовательно указывают на конструктив, наличие уплотнений и тип покрытия контактов. Для точного понимания конкретной модификации РП10-7В рекомендуется обращаться к технической документации производителя.

Электрические характеристики

Приведённые ниже значения являются типичными для семейства РП10 и могут отличаться для конкретного исполнения.

• Номинальное рабочее напряжение разъёмов семейства РП10 указывают до 1500 В; для низковольтных модификаций оно часто составляет до 250 В, точное значение определяется по паспорту изделия.
• Номинальный ток на контакт для разъёмов РП10-7 типично составляет до 15 А; для отдельных низковольтных вариантов рабочий ток может быть ниже, например 3 А, в зависимости от исполнения контактов и покрытия.
• Контактное сопротивление находится на уровне порядка миллиомов — примерно от 0,004 до 0,006 Ом в зависимости от покрытия и конструктивного исполнения.

Указанные параметры следует уточнять по паспорту конкретной маркировки РП10-7В, поскольку семейство РП10 включает несколько модификаций с разными электрическими возможностями.

Материалы, покрытие и климатическое исполнение

Контакты разъёмов этой серии обычно покрывают серебром либо сплавами олова и висмута — это улучшает контактную проводимость и повышает коррозионную стойкость. Корпусы могут быть выполнены как металлическими литыми, так и пластмассовыми в зависимости от исполнения. Доступны варианты с прямым или угловым выводом кабеля, а также исполнения с фиксирующими замками.

Разъёмы серии РП10 выпускаются в исполнениях для различных климатических зон, например УХЛ. Они устойчивы к вибрациям и механическим воздействиям и рассчитаны на многократные соединения и разъединения при соблюдении правил эксплуатации.

Краткие итоги

1. РП10-7В — розетка серии РП10 с семью контактами для ручного соединения цепей постоянного, переменного и импульсного тока.
2. Изделие применяется для внутреннего монтажа, в аппаратуре и щитовых соединениях.
3. Типичные электрические параметры семейства: ток на контакт до 15 А, напряжение до 1500 В, контактное сопротивление порядка миллиомов.
4. Контакты обычно имеют серебряное или оловянно-висмутовое покрытие, корпусы бывают металлическими и пластмассовыми.
5. Точные характеристики конкретной модификации следует уточнять по технической документации производителя.
