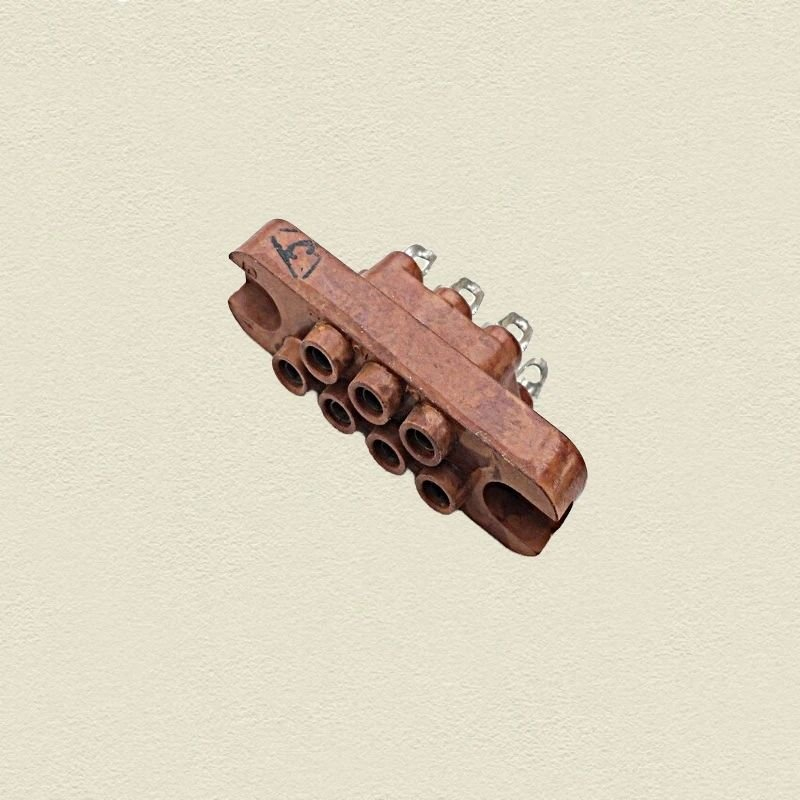

РП10-7В Розетки 2006г

Цена: ПОД ЗАКАЗ

В наличии: 35 шт.

Технические характеристики

РП10-7В Роз.

РП10-7В — это прямоугольный разъём внутреннего монтажа серии РП10, рассчитанный на 7 контактов и применяемый в цепях постоянного, переменного и импульсного тока. Для этой серии обычно указывают рабочее напряжение до 1500 В, ток до 15 А на контакт и сопротивление контактов порядка 0,004 Ом.

Что означает обозначение

В маркировке РП10-7В:

РП10 — разъём ручного сочленения общего назначения, низкочастотный, прямоугольный.
7 — число контактов.
В — всеклиматическое исполнение.

Конструкция

Разъёмы РП10 обычно бывают с металлическим литым или пластмассовым кожухом, с прямым или угловым выходом кабеля, а также с фиксирующими замками.
Для улучшения центрирования и надёжности сочленения в конструкции применяются ловители и направляющие элементы.

Основные параметры

По данным на серии РП10-7 и близких исполнениях, для этих соединителей характерны:

рабочее напряжение: до 1500 В;
ток на контакт: до 15 А;
сопротивление контактов: до 0,004 Ом;
покрытие контактов: серебро либо олово-висмут;
климатическое исполнение: УХЛ или В, в зависимости от исполнения.

Где применяют

РП10-7В используют там, где нужен компактный многоконтактный разъём для надёжного соединения жгутов и блоков аппаратуры: в промышленной электронике, приборах, шкафах управления и другой аппаратуре внутреннего монтажа.
Если нужен именно РП10-7В розетка , то это, как правило, часть пары с ответной вилкой той же серии.

На что смотреть при подборе

При выборе важно проверить:

тип корпуса, прямой или угловой выход;
наличие замка и ловителя;
тип покрытия контактов, серебро или олово-висмут;
климатическое исполнение и категорию приемки, если разъём идёт в изделие с особыми требованиями.

Могу отдельно разобрать именно полную расшифровку маркировки РП10-7В или дать таблицу всех вариантов исполнения РП10-7 без цены.

Описание

Назначение разъёма РП10-7В

РП10-7В — это розеточная часть прямоугольного низкочастотного разъёма серии РП10, рассчитанного на 7 контактов. Изделие предназначено для внутреннего монтажа и применяется в электрических цепях постоянного, переменного и импульсного тока. Розетка образует разъёмное соединение с ответной вилкой той же серии и служит для коммутации жгутов, кабельных сборок и отдельных блоков аппаратуры.

Маркировка содержит три смысловые части. РП10 обозначает разъём ручного сочленения общего назначения, низкочастотный, прямоугольный. Цифра 7 указывает число контактов. Буква В соответствует всеклиматическому исполнению, то есть изделие рассчитано на работу в разных климатических зонах.

Подтверждённые технические особенности

Для серии РП10-7 и близких исполнений указываются следующие параметры:

рабочее напряжение — до 1500 В;
ток на контакт — до 15 А;
сопротивление контактов — порядка 0,004 Ом;
покрытие контактов — серебро либо олово-висмут;
климатическое исполнение — УХЛ или В в зависимости от варианта.

Конструктивно разъёмы этой серии выполняются с металлическим литым или пластмассовым кожухом. Возможен прямой или угловой выход кабеля. Предусматриваются фиксирующие замки, а для повышения надёжности сочленения применяются ловители и направляющие элементы, которые улучшают центрирование ответных частей.

Область применения

РП10-7В используют там, где требуется компактное многоконтактное соединение для надёжной стыковки жгутов и блоков аппаратуры. Типичные места установки — промышленная электроника, приборы, шкафы управления и другая аппаратура внутреннего монтажа. Розетка, как правило, поставляется как часть пары с ответной вилкой той же серии, поэтому при комплектовании важно учитывать это соответствие.

На что обращать внимание при подборе

Тип корпуса и направление выхода кабеля — прямой или угловой.
Наличие замка и ловителя, влияющих на фиксацию и центрирование.
Тип покрытия контактов: серебро или олово-висмут.
Климатическое исполнение, а также категорию приёмки, если разъём устанавливается в изделие с особыми требованиями.

Год выпуска, указанный в карточке товара, — 2006. Производитель в данных о товаре не указан. Артикул изделия — 91373, категория — РП.
