РП10-7В Роз.

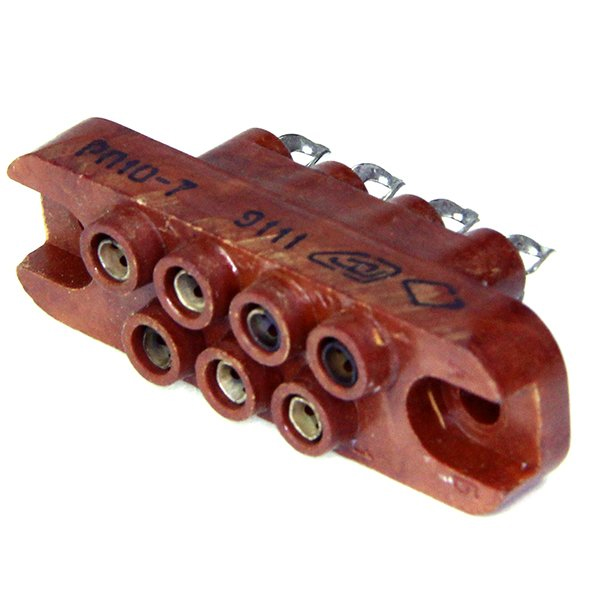

РП10-7В — это прямоугольный разъём внутреннего монтажа из серии РП10, рассчитанный на 7 контактов. Его обычно применяют в цепях постоянного, переменного и импульсного тока, где нужен надёжный съёмный электрический контакт.

Основные параметры

• Количество контактов: 7.

• Рабочее напряжение: до 1500 В.

• Ток на каждый контакт: до 15 А.

• Сопротивление контактов: до 0,004 Ом.

• Покрытие контактов: серебро или олово-висмут, в зависимости от исполнения и производителя.

Что означает обозначение

Обозначение РП10 обычно относится к прямоугольным разъёмам ручного соединения с фиксирующими элементами и направляющими для правильного сочленения. Буква «В» в маркировке относится к конкретному конструктивному исполнению, поэтому при подборе важно сверять не только серию, но и полную маркировку изделия.

Конструктивные особенности

Разъёмы РП10-7 могут выпускаться в металлическом или пластмассовом корпусе, с прямым либо угловым выводом кабеля, а также с фиксирующими замками. Для этой серии указывают климатическое исполнение УХЛВ и варианты приёмки, что важно для промышленного применения и ОТК-контроля.

На что смотреть при замене

Если подбираете замену, проверьте полную маркировку, число контактов, тип корпуса, способ монтажа и покрытие контактов, потому что у разных исполнений РП10-7 параметры и механика могут отличаться. Особенно важно сверить совместимость ответной части по ключу, фиксации и габаритам.
