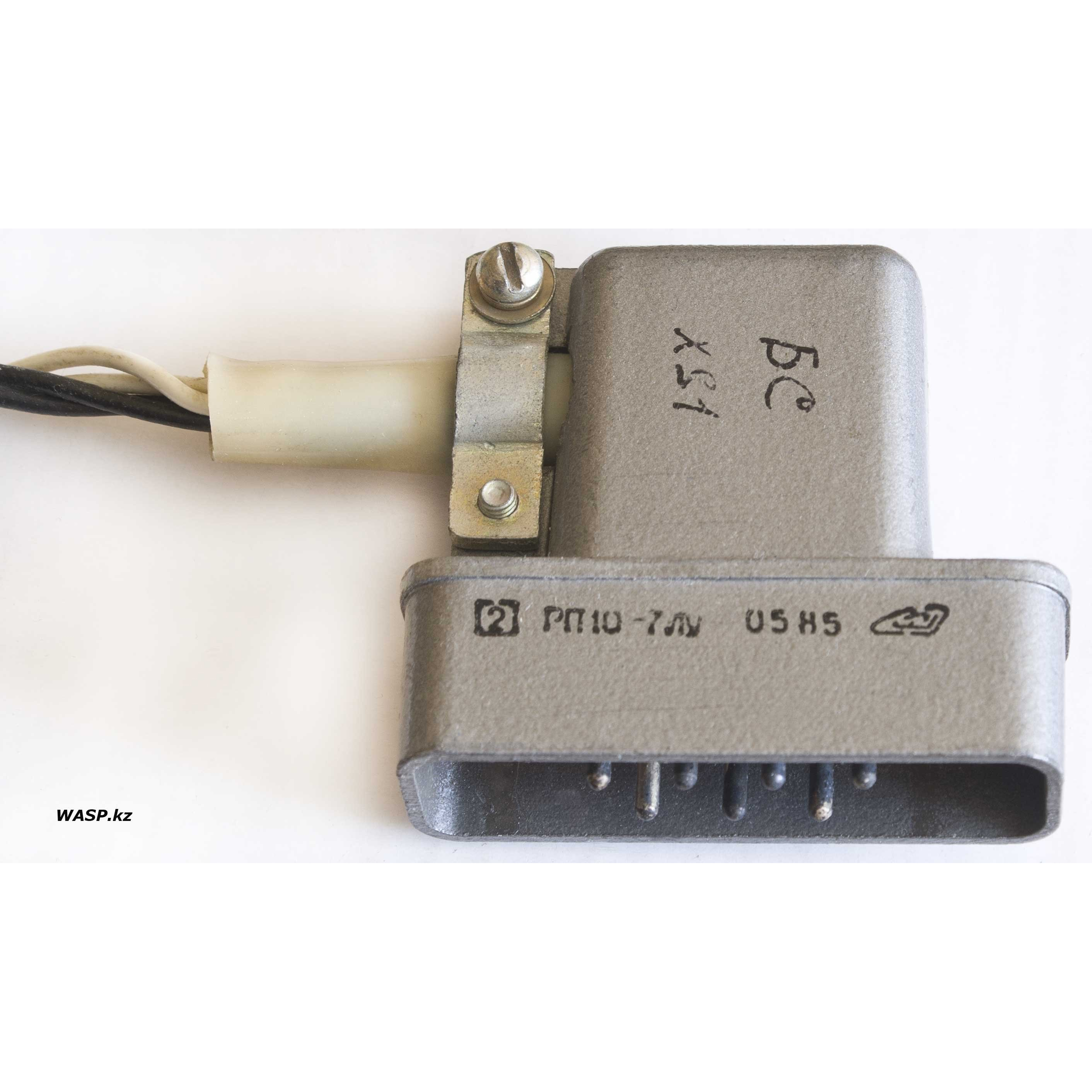

РП10-7ЛУ: надежный 7-контактный разъем для промышленной аппаратуры

РП10-7ЛУ — прямоугольный низкочастотный электрический соединитель для внутреннего монтажа, рассчитанный на создание устойчивых разъемных соединений в аппаратуре управления, автоматизации, приборостроения и других технических системах. Исполнение с семью контактами помогает компактно организовать передачу питания и сигналов внутри оборудования.

Назначение РП10-7ЛУ

Соединители серии РП10 применяются для соединения и разъединения электрических цепей постоянного, переменного и импульсного тока. Для переменного тока допустима работа на частотах до 3 МГц, поэтому разъем может использоваться в различных видах электро- и радиоаппаратуры общего и специального назначения.

РП10-7ЛУ относится к соединителям ручного сочленения: в зависимости от конкретного конструктивного исполнения вилка и розетка образуют надежную разъемную пару. Для отдельных модификаций предусмотрены ловители, направляющие элементы, замки, прямой или угловой кожух, что позволяет адаптировать подключение под компоновку устройства.

Ключевые характеристики

Для РП10-7ЛУ характерны следующие параметры:

• Количество контактов — 7.

• Тип — прямоугольный низкочастотный соединитель нормальных габаритов.

• Назначение — внутренний монтаж.

• Максимальный ток на один контакт — до 15 А.

• Рабочее напряжение — до 1500 В; для отдельных исполнений указывается до 1550 В.

• Сопротивление контактов — не более 0,004 Ом при соответствующем исполнении.

• Сопротивление изоляции в нормальных климатических условиях — не менее 10 000 МОм.

• Электрическая прочность изоляции — 2700–3800 В.

• Рабочий температурный диапазон — от −60 до +125 °C.

• Шаг контактов в ряду — 6,4 мм, междурядный шаг — 5,5 мм.

Преимущества применения

Главное преимущество РП10-7ЛУ — сочетание компактности и электрической нагрузки, достаточной для широкого спектра промышленной аппаратуры. Семь контактов позволяют реализовать многопроводное подключение в одном разъеме и упорядочить внутреннюю проводку устройства.

Конструкция соединителей РП10 предусматривает применение вилок и розеток, а также различные варианты кожухов и элементов позиционирования. Это упрощает монтаж, повышает удобство обслуживания и снижает риск неправильного сопряжения контактов при подключении.

Где используется разъем

РП10-7ЛУ востребован в оборудовании, где важны надежность электрического соединения, устойчивость к внешним воздействиям и возможность регулярного обслуживания:

• Системы промышленной автоматики и управления.

• Контрольно-измерительные приборы.

• Электротехнические шкафы и комплексы.

• Радиоэлектронная аппаратура.

• Испытательные стенды.

• Специальное оборудование с внутренними разъемными соединениями.

Например, в шкафу автоматики РП10-7ЛУ может объединять семь цепей между монтажной панелью и съемным функциональным модулем. При диагностике или замене модуля соединение можно разъединить без демонтажа всей кабельной разводки.

Что учитывать при подборе

При выборе конкретного исполнения РП10-7ЛУ необходимо сверять маркировку ответной части, расположение и тип кожуха, наличие ловителей или замков, способ монтажа, требования к климатическому исполнению и нормативной документации. Для соединителей серии РП10 встречаются исполнения УХЛ и всеклиматические варианты, а параметры конкретной вилки или розетки могут отличаться в пределах серии.

РП10-7ЛУ остается практичным решением для создания разъемных соединений в электрических цепях оборудования, где требуются семь контактов, рабочее напряжение до 1500 В и стабильная работа в широком температурном диапазоне.
