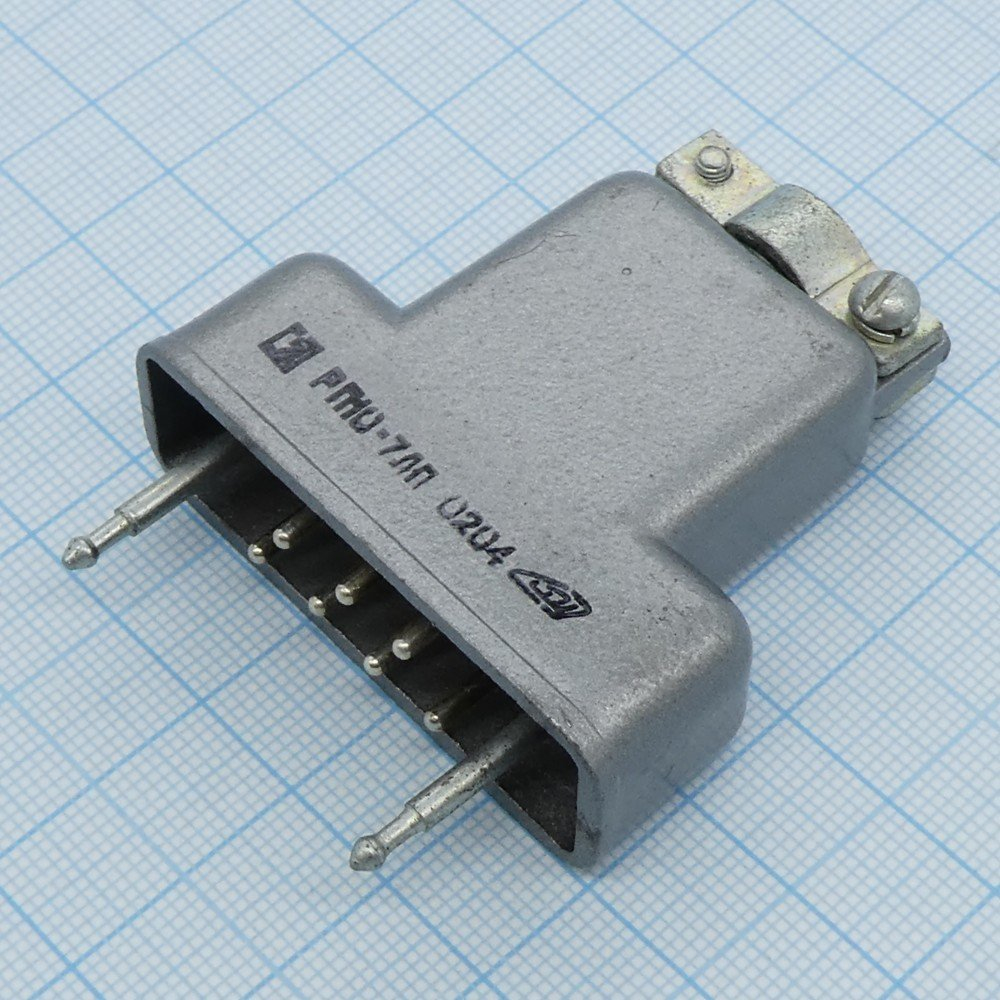

РП10-7ЛП Вил.сер. корпус 07-09г

Цена: ПОД ЗАКАЗ

В наличии: 50 шт.

Технические характеристики

РП10-7ЛП Вил.сер. корпус

Коротко: РП10‑7ЛП — это низкочастотный прямоугольный разъём серии РП10 с 7 контактами в вилочном исполнении, с полимерным (или металлическим) корпусом и угловым выводом кабеля; предназначен для внутреннего объёмного монтажа в электрических и радиотехнических приборах и рассчитан на работу до 1500 В и токи до 15 А.

Конструкция и исполнение

Корпус: угловой кожух (встречаются варианты с алюминиевым или полимерным кожухом), изолятор — пластмасса; цвет корпуса чаще серый, изолятора — синий или другой защитный цвет.
Контакты: 7 контактов в двухрядном ряду (двухрядное расположение), шаг между рядами ~5,5 мм, шаг контактов в ряду ~6,4 мм; материал контактов — латунь с покрытием (олово‑висмут или серебрение).
Механика: имеются направляющие (ловители) и, в зависимости от модификации, фиксирующий замок; варианты исполнения включают П (прямой вывод), Л (угловой вывод), ЛП (угловой с полимерным кожухом) и другие сочетания маркировки.

Электрические характеристики

Максимальное рабочее напряжение до 1500 В (постоянный/переменный/импульсный).
Номинальный рабочий ток на контакт — до 15 А (при нормальных условиях эксплуатации).
Сопротивление контакта обычно не более 4 mΩ; сопротивление изоляции — порядка 10^4 MΩ (в зависимости от варианта и измерительных условий).

Механические и климатические параметры

Ресурс механических соединений (число сочленений) порядка нескольких сотен (встречается значение около 500 циклов) и минимальная наработка в часах указывается в технической документации конкретного производителя.
Диапазон рабочих температур типично — от примерно −60°C до +125°C; климатическое исполнение по стандартам — УХЛ (варианты для умеренно‑холодного климата) с соответствующими требованиями по влажности и стойкости.
Габариты и масса зависят от исполнения; типичные внешние размеры и посадочные отверстия указываются в паспортных данных (пример: расстояние между установочными отверстиями ~32,5 мм, диаметр ~3,2 мм).

Маркировка и варианты

Обозначение РП10 — серия (прямоугольные разъёмы РП10 с разным числом контактов: 7, 11, 15 и т.д.); «7» — число контактов; «Л» — угловой вывод; «П» — полимерный кожух (в ряде обозначений «ЛП» означает угловой, полимерный).
Бывают исполнение с ловителем (ЛУ), с защитным покрытием контактов, с разными формами кожуха (прямой/угловой) и с различными допусками по изоляции и прочности — уточняйте по конкретной модификации у производителя.

Применение и совместимость

Применяются в электронной аппаратуре, контрольно‑измерительных приборах, радиоэлектронных устройствах и промышленной аппаратуре для соединения низкочастотных цепей постоянного, переменного и импульсного тока до указанных выше значений напряжения и тока.
Совместимость по монтажным размерам и форме контактов обычно стандартизована внутри серии РП10, но для замены или проектирования разъёма рекомендовано сверять точные габариты и схему контактов в каталоге производителя или паспортной документации.

Пример технических параметров (типичные значения)

Число контактов: 7.
Рабочее напряжение: до 1500 В.
Ток на контакт: до 15 А.
Шаг контактов: 6,4 мм; шаг между рядами: 5,5 мм.
Температурный диапазон: примерно −60…+125 °C.

Если нужен чертёж, распиновка контактов или паспорт (ТУ) конкретного производителя (Карачев, Снежеть и др.), укажи предпочитаемого производителя — я подготовлю точные размеры, схему контактов и ссылку на паспорт изделия в каталоге производителя.

Описание

Назначение

РП10-7ЛП — низкочастотный прямоугольный разъём серии РП10 в вилочном исполнении с семью контактами. Изделие предназначено для внутреннего объёмного монтажа в электрических и радиотехнических приборах, где требуется надёжное штекерное соединение цепей питания и сигнальных линий. Разъём рассчитан на работу при напряжении до 1500 вольт (постоянном, переменном или импульсном) и токах до 15 ампер на контакт.

Артикул позиции — 91335. Категория поставки — РП. Производитель в предоставленных данных не указан.

Конструкция и исполнение

Корпус разъёма выполнен в виде углового кожуха. В зависимости от модификации встречаются варианты с алюминиевым или полимерным кожухом; в данном исполнении применён полимерный кожух. Изолятор изготовлен из пластмассы. Цвет корпуса чаще серый, изолятора — синий или иной защитный цвет.

Контакты: 7 штук, расположены в двухрядном порядке.
Шаг между рядами — примерно 5,5 миллиметра, шаг контактов в ряду — около 6,4 миллиметра.
Материал контактов — латунь с покрытием (олово-висмут либо серебрение).
Механика: предусмотрены направляющие (ловители), а в зависимости от модификации — фиксирующий замок.
Варианты исполнения по выводу: П — прямой вывод, Л — угловой вывод, ЛП — угловой вывод с полимерным кожухом.

Технические характеристики

Электрические параметры

Максимальное рабочее напряжение достигает 1500 вольт. Номинальный рабочий ток на один контакт — до 15 ампер при нормальных условиях эксплуатации. Сопротивление контакта обычно не превышает 4 миллиома. Сопротивление изоляции составляет порядка 10 в четвёртой степени мегаом и зависит от конкретного варианта исполнения и условий измерения.

Механические и климатические параметры

Ресурс механических соединений (число сочленений) составляет порядка нескольких сотен циклов; встречается значение около 500 циклов. Минимальная наработка в часах указывается в технической документации конкретного производителя.

Диапазон рабочих температур типично лежит в пределах от минус 60 градусов Цельсия до плюс 125 градусов Цельсия. Климатическое исполнение соответствует стандартам серии УХЛ — варианты для умеренно-холодного климата с соответствующими требованиями по влажности и стойкости.

Габариты и масса зависят от исполнения. Типичные внешние размеры и посадочные отверстия приводятся в паспортных данных; пример — расстояние между установочными отверстиями около 32,5 миллиметра при диаметре отверстия около 3,2 миллиметра.

Маркировка и варианты

Обозначение РП10 указывает на серию прямоугольных разъёмов с разным числом контактов: 7, 11, 15 и другими. Цифра «7» означает число контактов. Буква «Л» обозначает угловой вывод, буква «П» — полимерный кожух; сочетание «ЛП» читается как угловой вывод с полимерным кожухом.

Существуют исполнения с ловителем (ЛУ), с защитным покрытием контактов, с разными формами кожуха (прямой или угловой), а также с различными допусками по изоляции и прочности. Конкретную модификацию следует уточнять у производителя.

Применение и совместимость

Разъёмы серии РП10 применяются в электронной аппаратуре, контрольно-измерительных приборах и радиотехнических устройствах. Вилочное исполнение РП10-7ЛП сочленяется с ответной розеточной частью соответствующей серии и числа контактов. Угловой вывод кабеля удобен при ограниченном пространстве внутри корпуса прибора.

Перед установкой рекомендуется сверить посадочные размеры, схему расположения контактов и допустимые токово-напряженческие режимы с паспортом конкретного изготовителя, поскольку комплектация, гарантия, страна производства и наличие в предоставленных данных не указаны.
