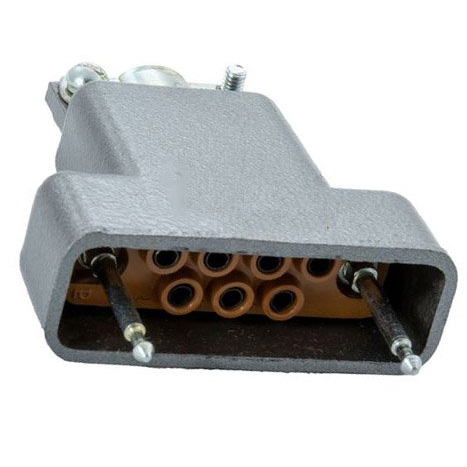

РП10-7ЛП Вил.черн. корпус

РП10-7ЛП — это прямоугольный низкочастотный разъём (вилка) серии РП10 с 7 контактами, пластмассовым изолятором и корпусом с прямым выходом кабеля; применяют для соединений постоянного, переменного и импульсного тока до высоких напряжений в широком диапазоне температур.

Конструкция и назначение

• Тип: вилка прямоугольного низкочастотного соединителя серии РП10.

• Количество контактов: 7 контактов (в ряду/рядов — двухрядное исполнение).

• Назначение: для работы в цепях постоянного, переменного (низкой частоты и до нескольких МГц) и импульсного тока, в том числе при повышенных напряжениях (рабочее напряжение до ~1500 В в зависимости от исполнения).

Материалы и покрытие контактов

• Изолятор: термопластичный (пластмассовый) изолятор; цвет обычно синий.

• Кожух: может быть металлический литой или пластмассовый корпус с прямым (П) или угловым (У) выходом кабеля; в обозначении «ЛП» буквы означают наличие ловителей (Л) и прямой выход кабеля (П).

• Покрытие контактов: серебро по умолчанию; варианты — олово-висмут (буква «О» в маркировке).

Электрические и эксплуатационные характеристики

• Максимальное рабочее напряжение: порядка 1500 В (зависит от конкретного варианта и ТУ).

• Максимальный рабочий ток: типично до 15 А для вариантов с 7 контактами (зависит от диаметра и покрытия контактов).

• Сопротивление контактов: обычно не более нескольких миллиом (примерно 4 mΩ указано для ряда исполнений).

• Изоляционное сопротивление и электрическая прочность соответствуют требованиям серии — изоляция выдерживает киловольтные пробные напряжения (порядка 2,7–3,8 кВ в зависимости от модификации).

Механические параметры и климаt

• Габариты ориентировочно: порядка десятков миллиметров (например, типовые габариты около 17,7×50,5×61,6 мм для некоторых вариантов).

• Рабочая температура: широкий диапазон, например от −60 °C до +125 °C для отдельных исполнений по ТУ/ГОСТ.

• Виброустойчивость и механические нагрузки: рассчитаны на промышленные условия (приводятся характеристики ускорения/ресурса сочленений; ресурс около 500 циклов сочленения-расчленения).

Маркировка и расшифровка обозначения

• Пример: РП10-7ЛП-О — где «РП10» — серия разъёма; «7» — количество контактов; «Л» — наличие ловителей; «П» — прямой выход кабеля; «О» — покрытие контактов олово-висмут (без буквы — серебро).

Типовые применения

• Промышленные электрические аппараты и приборы, силовая и сигнальная проводка в оборудовании, места, где требуются надёжные разъёмные соединения при широких температурных режимах и высокой электрической прочности.

Документация и стандарты

• Соответствует ряду технических условий и ГОСТ/ТУ для разъёмов серии РП10; климатические исполнения — УХЛ и всеклиматическое (В) по ГОСТ 15150 и сопутствующим ТУ.

Иллюстрация (пример)

• Представьте прямоугольный штекерный корпус с синим внутренним изолятором, 2 ряда штырьков (в сумме 7 контактов), замком и прямым чёрным кожухом — это типичный внешний вид РП10-7ЛП.
