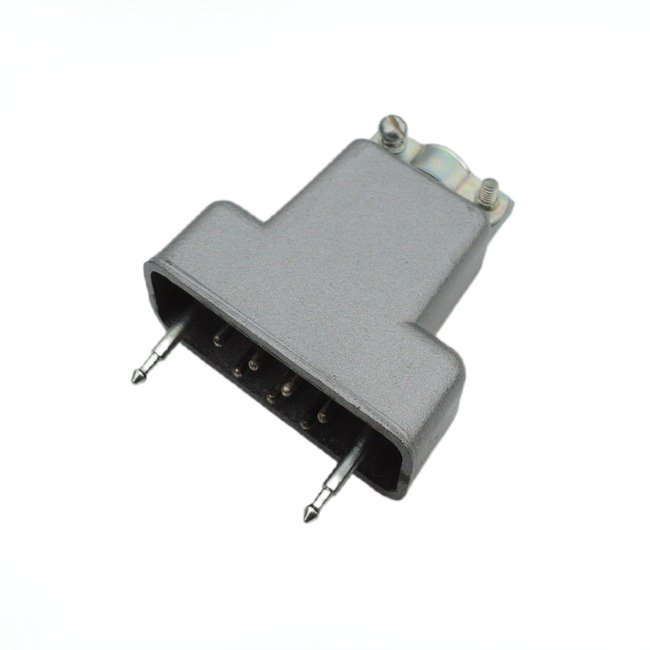

РП10-7ЛП сер. корпус

РП10-7ЛП в сером корпусе — это прямоугольный низкочастотный соединитель серии РП10 на 7 контактов, предназначенный для внутреннего объемного монтажа и работы в цепях постоянного, переменного и импульсного тока.

Что означает обозначение

• РП10 — серия разъемов ручного сочленения общего назначения, прямоугольного исполнения.

• 7 — число контактов.

• ЛП — исполнение с ловителем и прямым кожухом, то есть с направляющими элементами для удобного и правильного сочленения.

• Серый корпус обычно указывает на вариант с металлическим или пластмассовым кожухом определенного цветового исполнения, но по одному только названию точную комплектацию лучше уточнять по маркировке и паспорту изделия.

Основные характеристики

• Рабочий ток: до 15 А на контакт при равномерной нагрузке.

• Максимальное рабочее напряжение: 1500 В, для отдельных исполнений с иной приемкой может указываться до 1550 В.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10000 МОм.

• Электрическая прочность изоляции: порядка 2700–3800 В.

Конструктивные особенности

Разъем рассчитан на врубное соединение, с направляющими элементами для совмещения половин соединителя.
Встречаются варианты с прямым и угловым кожухом, а также разные исполнения по материалу корпуса и изолятора, включая пластмассовый корпус и термопластмассовый изолятор.
Для контактов типично олово-висмутовое покрытие, хотя в некоторых исполнениях указывается серебро.

Условия эксплуатации

Изделие рассчитано на широкий диапазон температур: от -60 до +125 °C.
Также заявлены виброустойчивость, повышенная влажность до 98% при +35 °C и ресурс до 500 сочленений-расчленений.
Наработка до отказа для ряда исполнений указывается не менее 12000 часов, а срок сохраняемости — до 25 лет.

На что смотреть при подборе

При выборе важно сверить: количество контактов, тип корпуса, наличие ловителя, материал изолятора, покрытие контактов и приемку изделия.
