РП10-7ЛП

Коротко: РП10-7ЛП — это прямоугольный низкочастотный соединитель серии РП10 на 7 контактов для внутреннего монтажa, предназначенный для работы в цепях постоянного, переменного и импульсного токов; типичные варианты — вилка (П) и розетка, с пластмассовым или металлическим кожухом и различными покрытиями контактов.

Конструкция и обозначение

• Серия: РП10 — прямоугольные низкочастотные соединители нормальных габаритов для внутреннего монтажа.

• Обозначение РП10-7ЛП: «7» — число контактов; «Л» — наличие ловителя (направляющего штыря); «П» — прямой вывод кабеля (корпус с прямым выходом); дополнительные буквы могут указывать на материал изолятора и тип покрытия контактов.

Электрические характеристики

• Номинальный рабочий ток на контакт — 15 A.

• Максимальное рабочее (амплитудное) напряжение — порядка 1500 V (при приёмке ОТК; с другими видами приёмки — немного выше).

• Сопротивление контактов — не более 4 мОм.

• Сопротивление изоляции — не менее 10 000 МОм.

• Электрическая прочность изоляции — примерно 2700–3800 В.

Механические и эксплуатационные параметры

• Количество сочленений/расчленений (ресурс) — около 500 циклов.

• Минимальная наработка до отказа (Гамма‑процентная) — порядка 12 000 часов.

• Срок сохраняемости — до 25 лет.

• Климатическое исполнение и диапазон рабочих температур: от −60°C до +125°C (в зависимости от исполнения — УХЛ и др.).

Габариты и материалы (типичные)

• Количество рядов и шаг контактов: два ряда, шаг между рядами ~5,5 мм, шаг в ряду ~6,4 мм.

• Диаметр контактного отверстия / контакта — ~1,5 мм (у разных исполнений конкретные размеры могут варьировать).

• Материалы: контакты — латунь с покрытием (олово‑висмут или серебро в вариантах), корпус — алюминиевый литой или пластмассовый кожух, изолятор — пластмасса/карболит в зависимости от модификации.

Модификации и варианты

• Варианты: вилка (П) и розетка; кожухи — прямые (П) или угловые; исполнения с ловителем (Л) и с/без фиксирующего замка; покрытия контактов — олово‑висмут или серебро; разные материалы изолятора (термопласт, карболит).

• Типы монтажа: объемный (внутренний) монтаж; электрическое соединение — пайка или вытяжной/врубной контакт в зависимости от исполнения.

Примеры применения

• Применяются в низкочастотных электрических цепях аппаратуры, приборов и блоков внутри электронных и электротехнических устройств, где требуется прочное многоразовое соединение на 7 контактов.

Иллюстрация (пример)

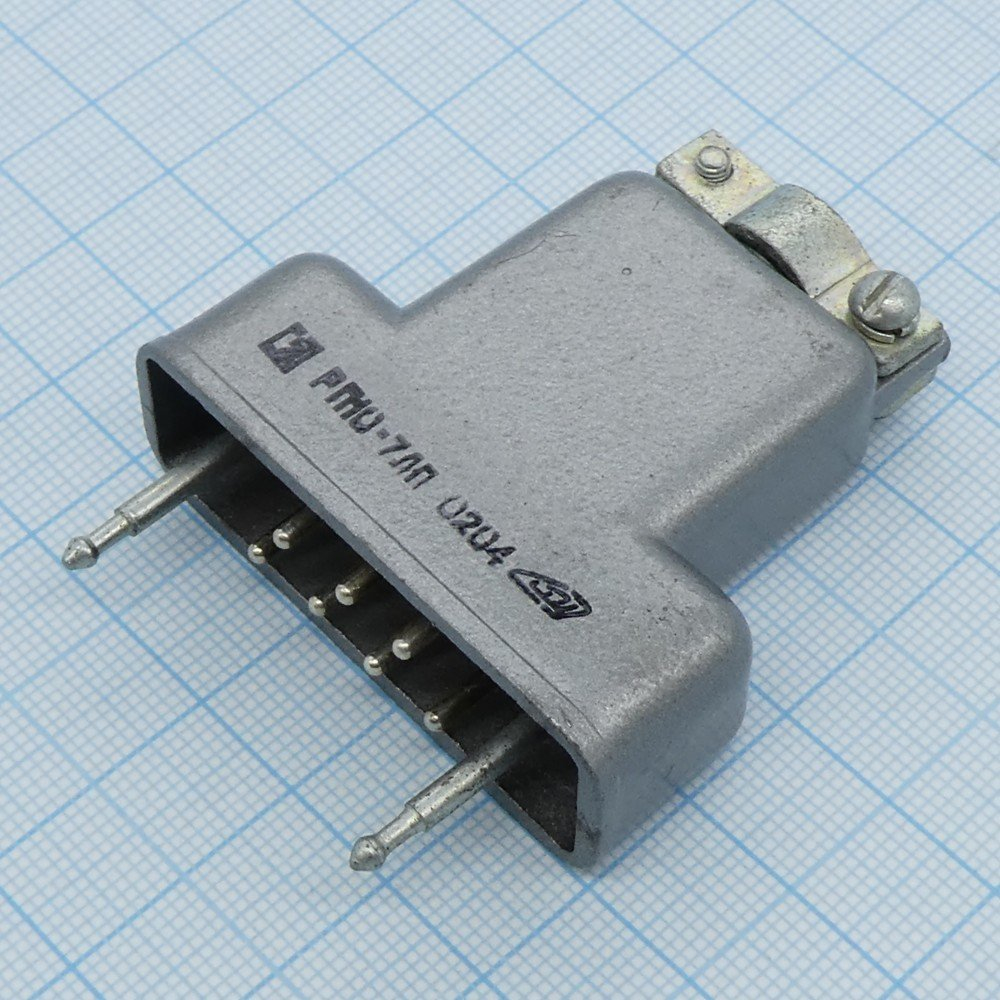

• Типовой вариант: РП10-7ЛП‑П‑О — вилка с ловителем, прямой кожух, пластмассовый изолятор, покрытие контактов олово‑висмут; 7 контактов, 15 A на контакт, рабочее напряжение до ~1500 V.
