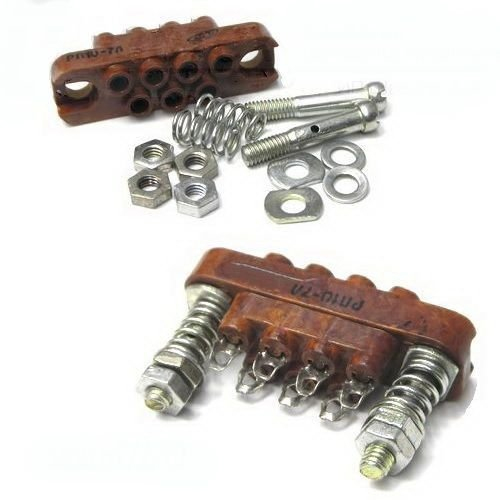

РП10-7Л-В Вил.

Короткий ответ — это стандартная вилка разъёма серии РП10 с 7 контактами, исполнения «7Л-В» (низкочастотный прямоугольный разъём для внутреннего монтажа, всеклиматическое исполнение).

Назначение и общие сведения

• Предназначена для соединения электрических цепей постоянного, переменного (частота до ~3 МГц) и импульсного тока в радиоэлектронной и приборной технике.

• Часть семейства разъёмов РП10 (прямоугольные низкочастотные, внутр. монтаж).

Электрические параметры

• Номинальное рабочее напряжение до примерно 1500 В.

• Номинальный рабочий ток на один контакт до 15 А.

• Контактное сопротивление не более ~4 мОм.

• Сопротивление изоляции в нормальных условиях — порядка 10 000 МОм.

Механические и конструктивные данные

• Количество контактов — 7 (расположение в 2 ряда).

• Материал изолятора — варианты: гетинакс (карболит) или пластмасса (зависит от исполнения).

• Шаг между рядами ~5,5 мм, шаг между контактами в ряду ~6,4 мм (типовые значения для РП10-7).

• Возможны исполнения с металлическим литым или пластмассовым кожухом, с прямым или угловым выводом кабеля; бывают замки, ловители и «плавающие» контакты в зависимости от модификации.

Климатические и эксплуатационные характеристики

• Климатическое исполнение «В» — всеклиматическое.

• Рабочая температура от примерно −60 °C до +85…+125 °C (применительно к режимам и переходам температуры у разных исполнений).

• Относительная влажность до 98% при +35 °C и высокий запас по электрической прочности изоляции (тысячи вольт).

Надёжность и ресурс

• Ресурс сочленений/расчленений — порядка 500 циклов; минимальная наработка — около 12 000 часов; срок хранения — до ~25 лет в упаковке.

Маркировка и расшифровка обозначения

• РП10 — серия прямоугольных низкочастотных разъёмов внутреннего монтажа.

• «7» — число контактов.

• «Л» обычно указывает на исполнение с выводом кабеля под углом или прямым (в ряде производителей «Л» — вилка/разъём с ловителями), фактическое значение может уточняться по паспорту изделия.

• «В» — всеклиматическое исполнение.

Примеры типичных параметров (иллюстрация)

• Количество контактов: 7; шагы 6,4 / 5,5 мм; диаметр контактов ~1,5 мм; ток 15 А; напряжение 1500 В; покрытие контактов — серебро или олово‑висмут.

Советы по применению (профессионально)

• Подбирайте конкретное исполнение (карболит/пластик, с кожухом/без, с замком/без) под условия монтажа и механической фиксации в вашей конструкции.

• Обращайте внимание на покрытие контактов (Ag или олово‑висмут) при выборе по стойкости к коррозии и контактной проводимости.

• Для надёжности пайки и механического монтажа сверяйтесь с установочными размерами и диаметром монтажных отверстий в паспорте изделия.

Где смотреть документацию

• Для точного подбора исполнения и габаритов используйте паспорт/спецификацию производителя или сводные каталоги РП10 — в них приведены варианты корпуса, размеры, масса и обозначения модификаций.
