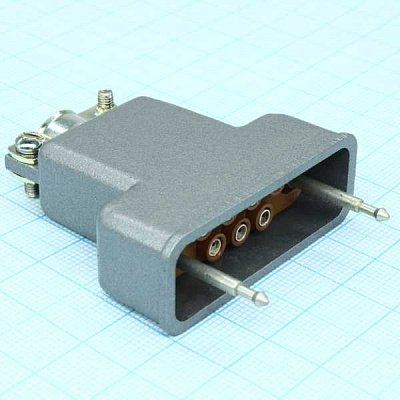

РП10-7Л Роз. С креп

РП10-7Л — это низкочастотный прямоугольный соединитель для внутреннего монтажа, обычно в исполнении как розетка. Он рассчитан на работу в цепях постоянного, переменного и импульсного тока, с током до 15 А на контакт и напряжением до 1500 В для типовых исполнений с приемкой ОТК.

Что означает обозначение

Маркировка разбирается так: РП — разъем ручного сочленения, 10 — порядковый номер разработки, 7 — число контактов, Л — исполнение с ловителями. Вариант с буквой «О» обычно означает олово-висмутовое покрытие контактов, а без буквы — серебрение.

Основные характеристики

Для РП10-7Л указывают такие параметры: рабочий ток до 15 А, сопротивление контактов не более 4 мОм, сопротивление изоляции не менее 10000 МОм и температура эксплуатации примерно от -60 до +125 °C. Также для этой серии характерны высокая вибро- и ударостойкость, а срок сохраняемости может достигать 25 лет.

Конструкция и применение

Это соединитель внутреннего объемного монтажа, применяемый в аппаратуре, где нужны надежные многоконтактные соединения. Для серии РП10 встречаются исполнения с металлическим или пластмассовым кожухом, с прямым либо угловым выходом кабеля, а также варианты с фиксирующими замками.

Размерность серии

Серия РП10 выпускается не только на 7 контактов, но и на 11, 15, 22, 30 и 42 контакта. Для РП10-7 в справочных данных отдельно встречаются шаг между рядами 5,5 мм и шаг контактов в ряду 6,4 мм.

Практически важно

Если вам нужен именно РП10-7Л розетка , то ключевые признаки для проверки — 7 контактов, исполнение с ловителями, внутренний монтаж и соответствие серии РП10 по габаритам и электрическим параметрам. Для точного подбора обычно дополнительно смотрят покрытие контактов, климатическое исполнение и вариант корпуса.
