Назначение и область применения

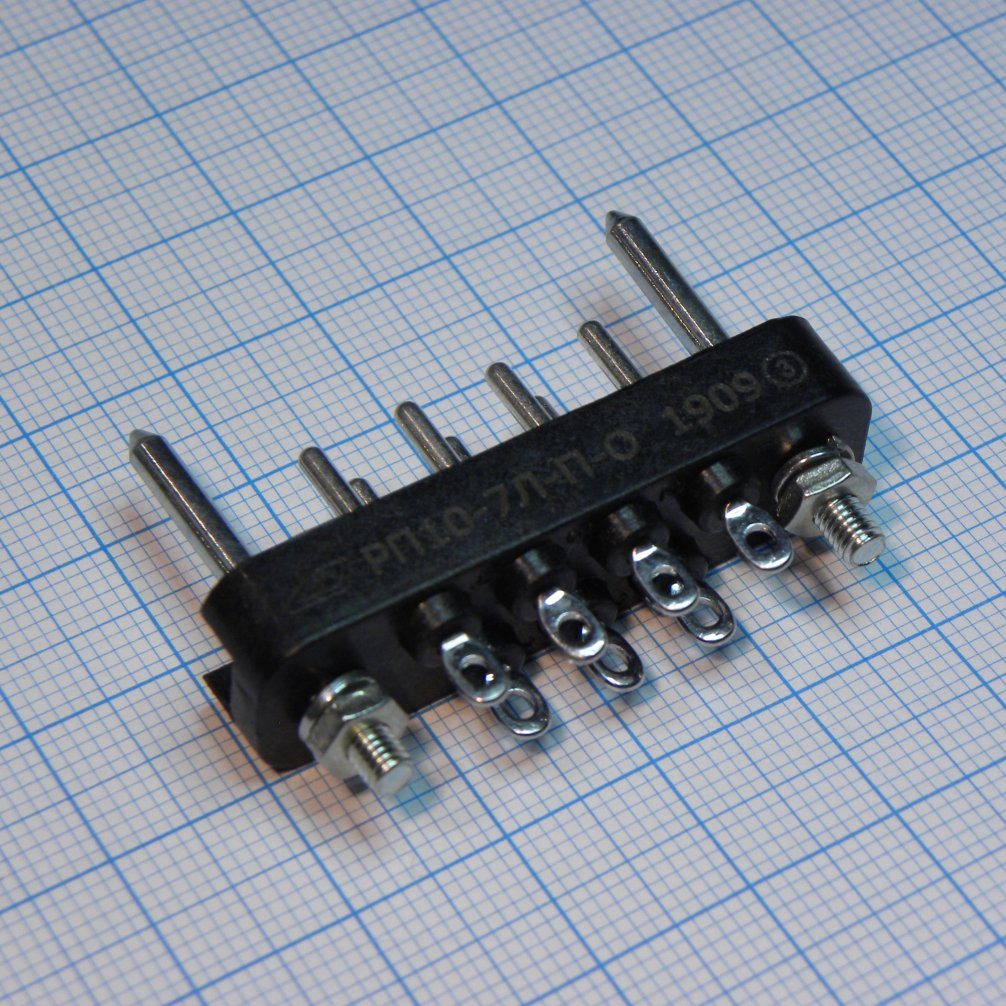

РП10-7Л-П-О представляет собой прямоугольный низкочастотный соединитель типа вилка, предназначенный для внутреннего объемного монтажа. Изделие рассчитано на эксплуатацию в цепях постоянного, переменного и импульсного тока. Соединитель применяется для коммутации электрических цепей в радиоэлектронной аппаратуре, измерительных приборах, промышленном оборудовании и системах автоматики, где требуется надежное разъемное соединение с высокой механической стойкостью и стабильными электрическими параметрами.

Конструкция с ловителями обеспечивает правильное сочленение с ответной частью, исключая перекос и повреждение контактов при стыковке. Соединитель ориентирован на стационарную установку внутри корпусов устройств и может использоваться в составе блоков, работающих в условиях повышенной вибрации и ударных нагрузок.

Технические характеристики

Электрические параметры

• Рабочий ток на контакт: 15 А.
• Максимальное рабочее напряжение: 1500 В при приемке ОТК, до 1550 В при приемке ВП.
• Сопротивление контактов: не более 4 мОм.
• Сопротивление изоляции: не менее 10000 МОм.
• Электрическая прочность изоляции: от 2700 до 3800 В.

Механические и климатические параметры

• Рабочая температура: от минус 60 до плюс 125 градусов Цельсия.
• Вибростойкость: диапазон частот от 1 до 2500 Гц при ускорении 18 g.
• Ударная стойкость: многократные удары с ускорением до 35 g.
• Ресурс: 500 циклов сочленения-расчленения.
• Минимальная наработка: 12000 часов.

Конструктивные особенности и расшифровка маркировки

Соединитель относится к серии РП10 и имеет 7 контактов. В обозначении модификации индекс «Л» указывает на наличие ловителей — направляющих элементов, облегчающих стыковку и предотвращающих неправильное соединение. Буква «П» обозначает изолятор из термопластмассы, а «О» — покрытие контактов олово-висмутом. Такое покрытие обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от коррозии.

Для версий с индексом «ЛП» характерен прямой кожух. В рамках серии встречаются родственные исполнения с угловым кожухом, а также варианты с металлическим кожухом и различными климатическими исполнениями. Габаритные и присоединительные размеры соответствуют принятым для серии РП10 нормам, что обеспечивает взаимозаменяемость с аналогичными соединителями данной группы.

Структура обозначения читается следующим образом: РП — разъем ручного сочленения общего назначения, низкочастотный, прямоугольный; 10 — порядковый номер разработки; 7 — число контактов; Л — наличие ловителей; П — термопластмассовый изолятор; О — покрытие контактов олово-висмутом. Изделие поставляется как самостоятельная единица для монтажа в аппаратуру заказчика.

Монтаж и эксплуатация

Соединитель предназначен для внутреннего объемного монтажа, что предполагает пайку или обжимку проводников к контактным хвостовикам с последующей фиксацией корпуса на плате или шасси. Ловители упрощают процесс сочленения при ограниченном доступе к месту установки. Высокая вибро- и ударопрочность позволяет эксплуатировать изделие в составе подвижных установок, транспортного оборудования и аппаратуры специального назначения. Широкий температурный диапазон обеспечивает работоспособность как в неотапливаемых помещениях, так и в термонагруженных отсеках.

При монтаже следует учитывать допустимые значения токовых нагрузок и рабочие напряжения, исключать механические перекосы при сочленении и контролировать состояние ловителей в процессе эксплуатации. Ресурс в 500 циклов гарантирует длительную работу при регулярном обслуживании разъемных узлов.
