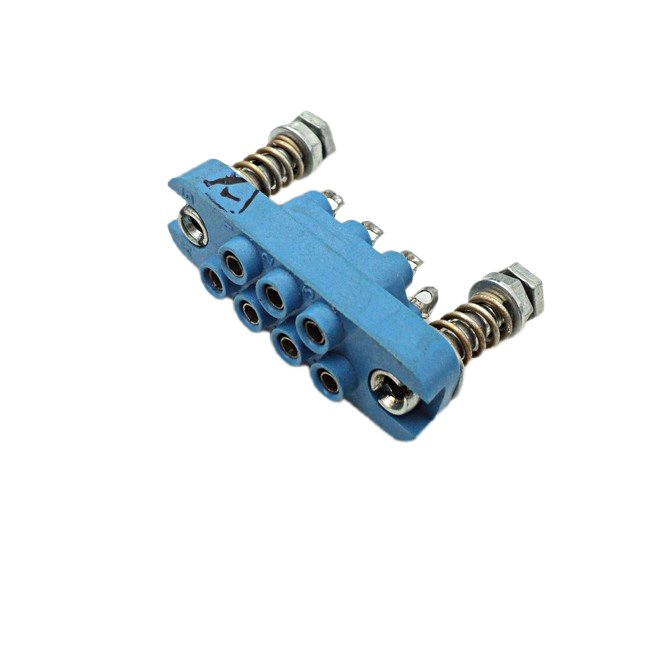

РП10-7Л-П-О Вил. Без креп

РП10-7Л-П-О — это прямоугольный низкочастотный соединитель типа вилка серии РП10, рассчитанный на внутренний объёмный монтаж и пайку проводов. Он применяется в цепях постоянного, переменного и импульсного тока, имеет 7 контактов, направляющие ловители и изолятор из термопластмассы.

Конструкция

Условное обозначение разбирается так: РП — ручного сочленения, 10 — порядковый номер разработки, 7 — число контактов, Л — наличие ловителей, П — прямой выход кабеля, О — покрытие контактов олово-висмут. Для этой модификации также указан пластмассовый корпус и отсутствие замка фиксации.

Основные параметры

• Рабочий ток: до 15 А.

• Максимальное рабочее напряжение: до 1500 В при приемке ОТК.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10000 МОм.

• Электрическая прочность изоляции: 2700–3800 В.

Условия работы

Соединитель рассчитан на диапазон температур от -60 до +125 °C, относительную влажность до 98% при +35 °C и вибрацию в диапазоне 1–2500 Гц с ускорением до 18 g. Также указан ресурс 500 сочленений-расчленений и срок сохраняемости до 25 лет.

Что важно при подборе

Эта версия подходит, когда нужен компактный 7-контактный разъём с прямым выводом кабеля и пластмассовым изолятором, но без замка фиксации. Если нужно, могу отдельно разобрать именно маркировку «Вил. без креп.» и сопоставить её с полным заводским обозначением.
