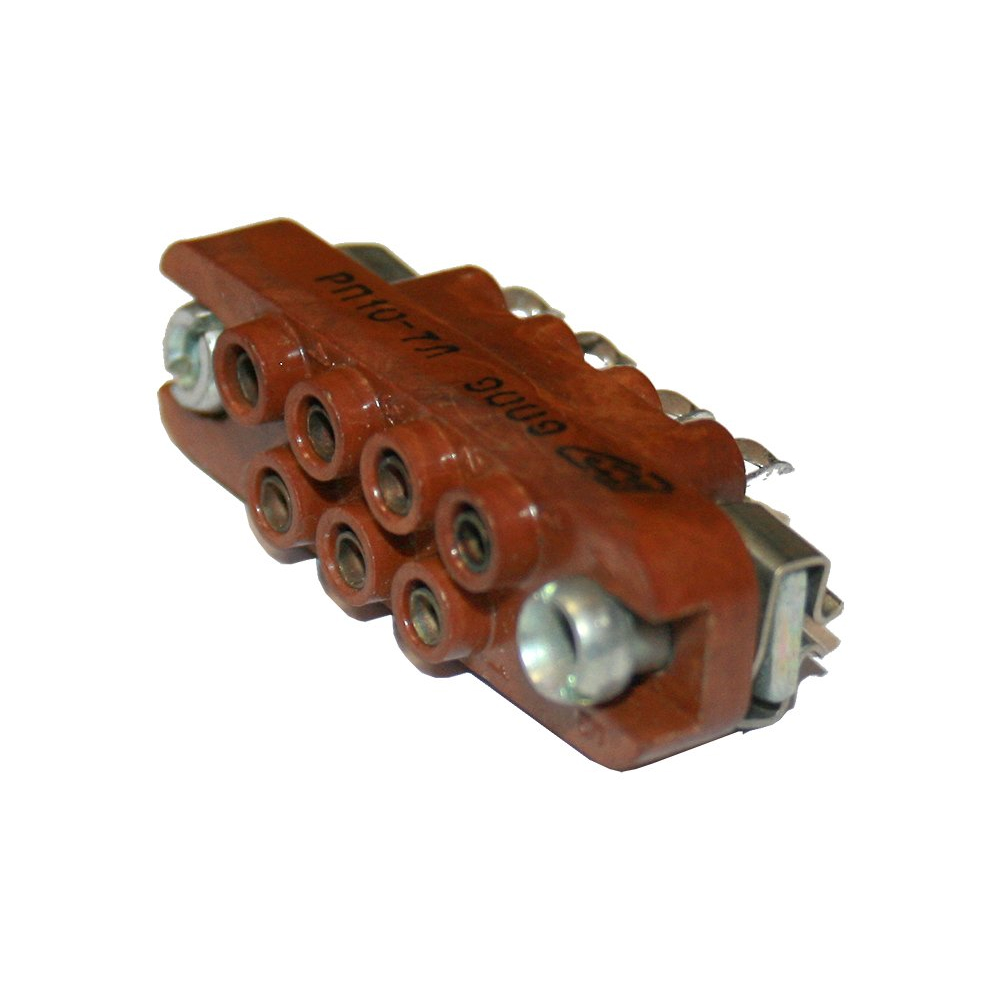

РП10-7 «З»-П-О Вил.

РП10-7 «З»-П-О — это прямоугольный низкочастотный разъем ручного сочленения для внутреннего монтажа, в исполнении вилка . У него 7 контактов, есть замок фиксации сочлененного положения, изолятор пластмассовый, а покрытие контактов — олово-висмут.

Что означает обозначение

• РП10 — серия разъемов ручного сочленения, прямоугольных, низкочастотных.

• 7 — число контактов.

• З — наличие замка для фиксации сочленения.

• П — пластмассовый изолятор.

• О — покрытие контактов олово-висмут.

Основные параметры

• Рабочее напряжение: до 1500–1550 В.

• Рабочий ток: до 15 А.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10000 МОм.

• Диапазон рабочих температур: примерно от -60 до +125 °C, в зависимости от источника и режима.

Конструктивные особенности

Разъем относится к серии РП10, которая применяется в цепях постоянного, переменного и импульсного тока. Для этой модификации характерны внутренний объемный монтаж, пайка проводов и врубной способ сочленения. В описаниях также указываются ресурс около 500 сочленений-расчленений и срок сохраняемости до 25 лет.

Практический смысл

Это типичный промышленный соединитель для аппаратуры, где важны компактность, надежная фиксация и нормальная работа в достаточно жестких климатических условиях. Для подбора аналога или совместимой розетки важны не только 7 контактов, но и именно исполнение с замком, тип изолятора и покрытие контактов.
