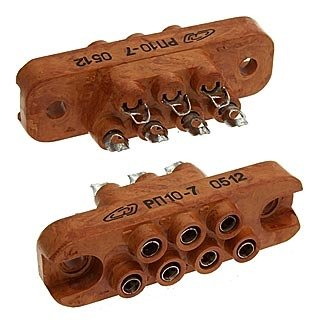

РП10-7-П-О ВИЛКИ с/гг

Цена: ПОД ЗАКАЗ

В наличии: 191 шт.

Технические характеристики

РП10-7-П-О Вил.

РП10-7-П-О — это прямоугольный низкочастотный соединитель ручного сочленения для внутреннего объемного монтажа, рассчитанный на работу в цепях постоянного, переменного и импульсного тока.

Что означает обозначение

РП — разъем ручного сочленения общего назначения, прямоугольный, низкочастотный.
10 — порядковый номер разработки серии.
7 — число контактов.
П — изолятор из термопластмассы.
О — покрытие контактов олово-висмутом.

Основные параметры

У соединителя РП10-7-П-О рабочий ток на каждый контакт составляет 15 А, а максимальное рабочее напряжение — до 1500 В при приемке ОТК.
Сопротивление контактов — не более 4 мОм, сопротивление изоляции — не менее 10000 МОм.
Электрическая прочность изоляции находится в пределах 2700–3800 В.

Условия работы

Разъем рассчитан на эксплуатацию при температуре от -60 до +125 °C и при влажности до 98% при +35 °C.
Он выдерживает синусоидальную вибрацию в диапазоне 1–2500 Гц с ускорением 18 g и многократные удары до 35 g.
Также заявлены пониженное атмосферное давление и гамма-процентная наработка до отказа 12000 часов.

Конструктивные особенности

По конструкции это врубной соединитель с прямоугольным корпусом, фиксирующим замком и 7 контактами.
Для серии РП10 характерны варианты с различными типами кожуха, выходом кабеля и климатическим исполнением, а в этой модификации важен именно вариант с термопластмассовым изолятором и олово-висмутовым покрытием контактов.

Практическое применение

Такой разъем обычно используют там, где нужен надежный многоконтактный силовой или сигнальный стык в компактном прямоугольном корпусе.
Для монтажа он подходит в приборной и аппаратурной технике, где важны вибростойкость, широкий температурный диапазон и стабильные электрические параметры.

Если нужно, могу отдельно разобрать разницу между РП10-7-П-О, РП10-7-Л-П-О и РП10-7-З-П-О по конструкции и применению.

Описание

Назначение

РП10-7-П-О — это прямоугольный низкочастотный соединитель ручного сочленения, предназначенный для внутреннего объемного монтажа в аппаратуре и приборах. Изделие рассчитано на работу в цепях постоянного, переменного и импульсного тока и применяется там, где требуется надежный многоконтактный стык в компактном прямоугольном корпусе. Благодаря высокой вибростойкости, широкому диапазону рабочих температур и стабильным электрическим параметрам разъем подходит для эксплуатации в составе ответственной промышленной, измерительной и коммутационной техники.

Расшифровка обозначения

Маркировка РП10-7-П-О содержит информацию о конструкции и материалах изделия:

РП — разъем ручного сочленения общего назначения, прямоугольный, низкочастотный;
10 — порядковый номер разработки серии;
7 — число контактов;
П — изолятор из термопластмассы;
О — покрытие контактов олово-висмутом.

Подтвержденные особенности

Электрические параметры

Рабочий ток на каждый контакт составляет 15 А, максимальное рабочее напряжение — до 1500 В при приемке ОТК. Сопротивление контактов не превышает 4 мОм, сопротивление изоляции — не менее 10000 МОм. Электрическая прочность изоляции находится в пределах от 2700 до 3800 В.

Условия эксплуатации

Соединитель рассчитан на работу при температуре окружающей среды от минус 60 до плюс 125 градусов Цельсия и относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 2500 Гц с ускорением 18 g и многократные ударные нагрузки с ускорением до 35 g. Изделие сохраняет работоспособность при пониженном атмосферном давлении. Гамма-процентная наработка до отказа составляет 12000 часов.

Конструктивные особенности

По типу сочленения это врубной соединитель с прямоугольным корпусом, оснащенный фиксирующим замком. В данной модификации применен изолятор из термопластмассы и контакты с олово-висмутовым покрытием. Серия РП10 предусматривает варианты с различными типами кожуха, выходом кабеля и климатическим исполнением, что позволяет подбирать конфигурацию под конкретную задачу монтажа.

Применение

РП10-7-П-О используется в приборной и аппаратурной технике, где требуются надежность электрического соединения и устойчивость к внешним механическим воздействиям. Разъем подходит для коммутации силовых и сигнальных цепей внутри корпусов оборудования, в том числе при повышенных вибрационных нагрузках и значительных перепадах температур.
