Назначение

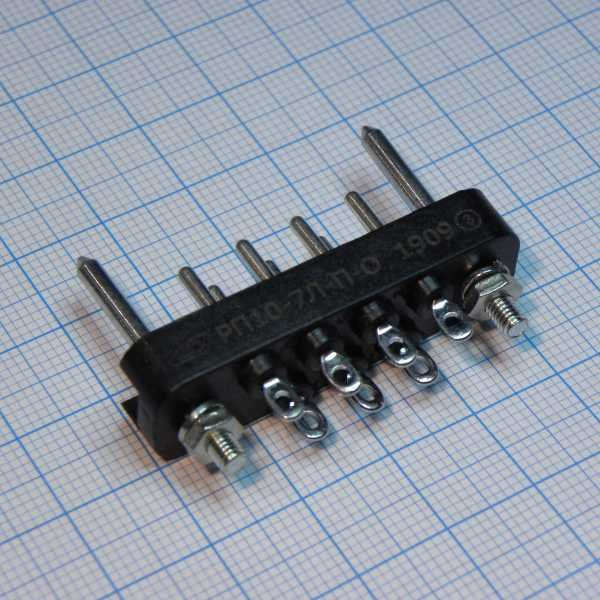

РП10-7-О ВИЛКИ — это прямоугольный низкочастотный соединитель ручного сочленения, предназначенный для внутреннего монтажа в электрических цепях с нагрузкой до 15 А и напряжением до 1500 В. Применяется для коммутации силовых и сигнальных цепей, где требуются механическая прочность, простота обслуживания и стабильный контакт.

Расшифровка обозначения

Обозначение РП10 расшифровывается следующим образом: РП — серия прямоугольных соединителей общего назначения, низкочастотных, ручного сочленения. Число 7 указывает на количество контактов. Буква О обозначает исполнение с покрытием контактов олово-висмут; в некоторых источниках без буквы используется серебро. Слово «ВИЛКИ» означает вилку, то есть ответную часть пары «вилка/розетка».

Основные технические характеристики

• Количество контактов: 7.
• Номинальный ток на контакт: до 15 А.
• Рабочее напряжение: до 1500 В, в отдельных описаниях указывается до 1550 В.
• Сопротивление контактов: не более 0,004 Ом.
• Сопротивление изоляции: не менее 10000 МОм.
• Электрическая прочность изоляции: 2700–3800 В.

Конструкция

Соединитель выпускается для внутреннего монтажа, с объемным монтажом проводов и пайкой. Для фиксации используются замки, а в ряде исполнений предусмотрены ловители для облегчения сочленения. Корпус может быть металлическим или пластмассовым, а изолятор — пластмассовым или гетинаксовым в зависимости от исполнения.

Условия работы

Рабочий диапазон температур обычно указан от -60 до +125 °C, а в некоторых описаниях рабочий диапазон среды — от -60 до +85 °C. Климатическое исполнение часто обозначается как УХЛ, а также встречается всеклиматическое исполнение В. Также указывают стойкость к вибрации, многократным ударам, повышенной влажности и срок сохраняемости до 25 лет.

Практический смысл и применение

Если говорить по-простому, это надежный советский/российский тип разъема для силовых и сигнальных цепей, где важны механическая прочность, простота обслуживания и стабильный контакт. Для подбора пары важно проверять не только число контактов, но и совпадение исполнения: вилка/розетка, тип покрытия контактов, наличие замка и климатическое исполнение.
