Назначение и область применения

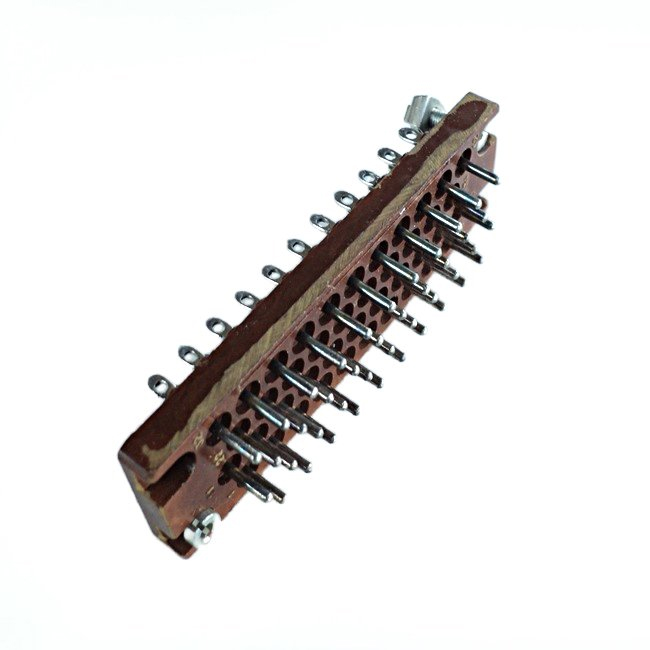

РП10-42 «З» Розетки Олово представляет собой прямоугольный низкочастотный электрический соединитель ручного сочленения, рассчитанный на 42 контакта. Буква «З» в маркировке указывает на наличие замка, обеспечивающего надёжную фиксацию сочленённого положения и предотвращающего самопроизвольное разъединение при вибрациях или случайных механических воздействиях. Исполнение с покрытием «Олово» обозначает олово-висмутовое покрытие контактов, которое обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления.

Соединители данной серии предназначены для коммутации цепей питания и сигнальных цепей в промышленной аппаратуре, где требуется многоконтактное соединение с механической фиксацией. Изделие применяется в электрических цепях постоянного, переменного и импульсного тока. Конструкция рассчитана на ручное сочленение, что делает её удобной при монтаже, наладке и обслуживании оборудования, когда не требуется частая автоматическая коммутация, но важна простота и надёжность соединения.

Ключевые технические характеристики

Заявленные производителем параметры позволяют использовать данный соединитель в широком спектре промышленных задач. Основные электрические и эксплуатационные показатели приведены ниже.

• Рабочее напряжение: до 1500 В
• Рабочий ток на контакт: до 15 А
• Сопротивление контактов: не более 0,004 Ом
• Количество контактов: 42
• Тип сочленения: ручное, с замком фиксации
• Покрытие контактов: олово-висмутовое
• Температурный диапазон: от минус 60 °C до плюс 85 °C, в зависимости от конкретного исполнения

Низкое переходное сопротивление контактов, не превышающее 0,004 Ом, способствует минимальному нагреву контактных пар при протекании рабочих токов и снижает потери в соединителе. Диапазон рабочих температур от минус 60 °C до плюс 85 °C позволяет эксплуатировать изделие в условиях как пониженных, так и умеренно повышенных температур окружающей среды, типичных для производственных помещений и уличных установок в защищённых корпусах.

Конструктивные особенности серии РП10

Соединители семейства РП10 выпускаются в нескольких конструктивных вариантах, что позволяет подобрать исполнение под конкретную задачу монтажа. Для данной серии характерны следующие особенности.

• Возможность применения прямого или углового кожуха
• Металлический или пластмассовый корпус в зависимости от исполнения
• Изолятор из термопласта или карболита
• Монтаж методом пайки
• Наличие исполнений с ловителями и дополнительными фиксирующими элементами

Прямоугольная форма корпуса обеспечивает компактное размещение большого числа контактов и удобную ориентацию соединителя при монтаже. Наличие замка фиксации сочленённого положения исключает случайное разъединение под воздействием вибрации или натяжения кабеля, что особенно важно в подвижном и вибронагруженном оборудовании. Пайка как способ присоединения проводов обеспечивает надёжный электрический контакт и долговременную стабильность соединения при соблюдении технологии монтажа.

Расшифровка маркировки

Понимание обозначения помогает правильно подобрать соединитель и избежать ошибок при заказе. Маркировка РП10-42 «З» Розетки Олово расшифровывается следующим образом.

• РП10 — соединитель ручного сочленения общего назначения, низкочастотный, прямоугольный
• 42 — количество контактов
• «З» — замок фиксации сочленённого положения
• Олово — покрытие контактов олово-висмутовым сплавом

Серия РП10 включает также исполнения, отличающиеся способом монтажа, типом кожуха и материалом корпуса, поэтому при подборе следует учитывать конкретные условия установки и требования к механической защите соединения. Данное изделие с олово-висмутовым покрытием контактов подходит для применения в цепях, где требуется стабильное контактное соединение при токах до 15 А и напряжениях до 1500 В.
