РП10-42"З" Роз.

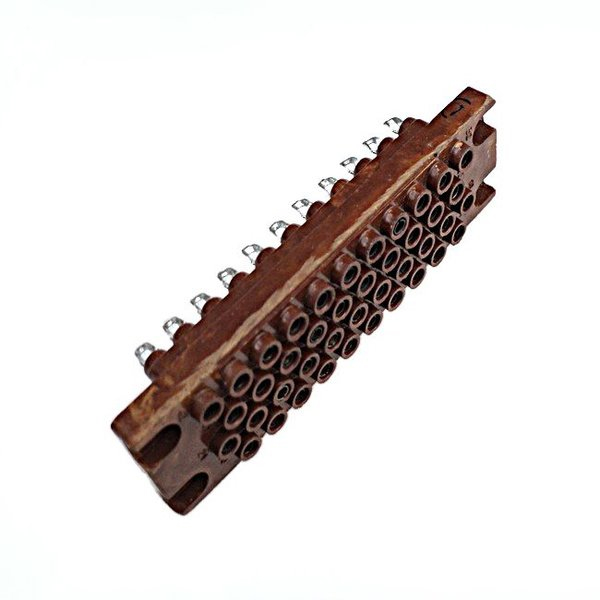

РП10-42 «З» — это низкочастотный прямоугольный соединитель типа РП10, в данном случае розетка на 42 контакта с замком для фиксации сочленённого положения.promelec+1

Что означает обозначение

• РП10 — соединитель ручного сочленения общего назначения, прямоугольный, низкочастотный.

• 42 — количество контактов.

• «З» — наличие замка, который удерживает соединение в состыкованном состоянии.

• Для этой серии встречаются варианты с серебряным покрытием контактов или с покрытием олово-висмут, в зависимости от исполнения.

Основные параметры

• Рабочее напряжение: до 1500 В.

• Рабочий ток: до 15 А на контакт.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10000 МОм.

• Температура эксплуатации: от -60 до +125 °C.

• Число сочленений-расчленений: 500.

• Гамма-процентный срок сохраняемости: 25 лет.

Конструктивные особенности

Соединители РП10-42 применяются в цепях постоянного, переменного и импульсного тока.
В серии предусмотрены металлические или пластмассовые кожухи, а также прямой или угловой выход кабеля; в обозначении могут встречаться дополнительные буквы, которые указывают на конструкцию корпуса, наличие ловителей, тип изолятора и климатическое исполнение.
Для розетки РП10-42 также указывают шаг между контактами 6,4 мм и шаг между рядами 5,5 мм.

Где обычно применяют

Такой разъём используют в промышленной и приборной аппаратуре, где нужны надёжные многоконтактные соединения, устойчивые к вибрациям и многократным коммутациям.
Для вашей практики это типичный разъём для внутреннего монтажа в жгутах, шкафах и блоках оборудования.promelec+1
