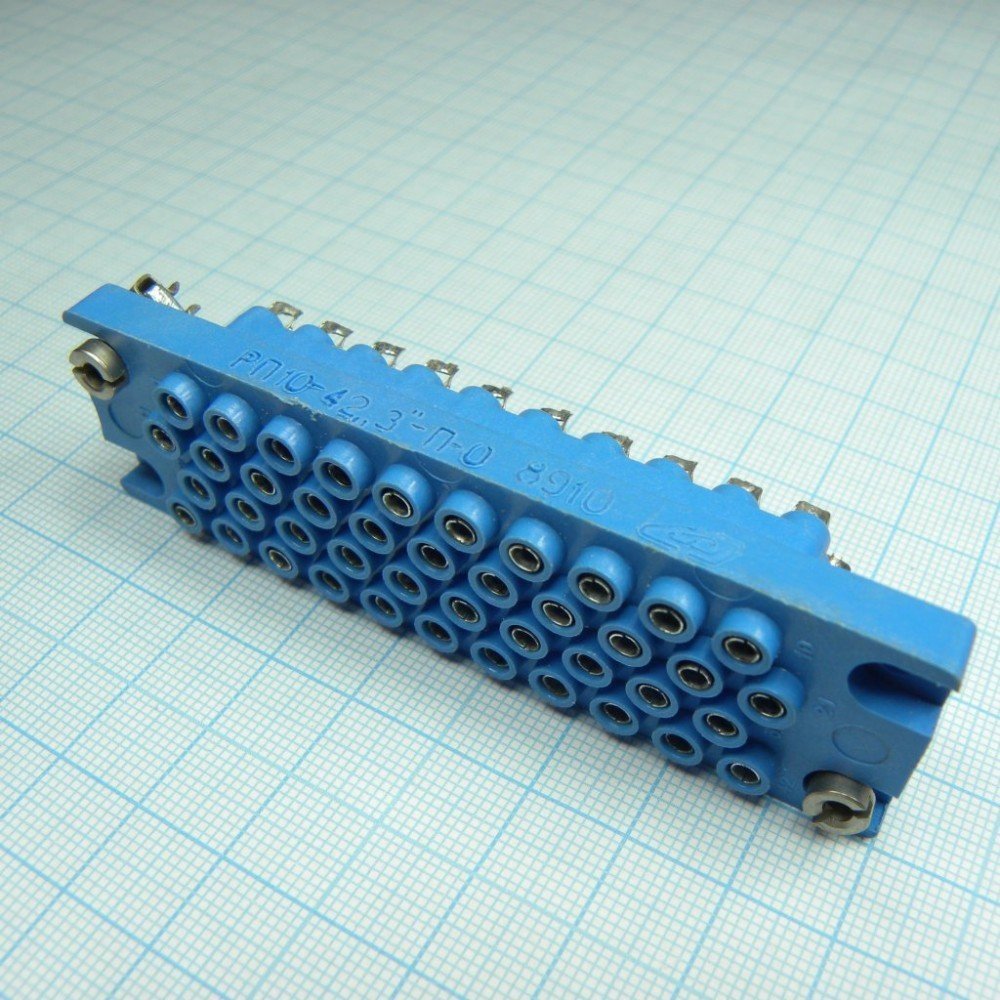

РП10-42 Вил. Синяя

Коротко: РП10‑42 — это низкочастотный прямоугольный силовой разъём серии РП10 с 42 контактами; типичные исполнения (вилка/розетка, угловой/прямой кожух, материал изолятора и покрытие контактов) и электрические характеристики — рабочее напряжение порядка 1500 В и номинальный ток на контакт около 15 А.

Описание и назначение

• Серия РП10 — прямоугольные низкочастотные разъёмы общего назначения для коммутации постоянного, переменного и импульсного тока; конструкционно рассчитаны на ручное сочленение/разъединение.

• Модификация с пометкой «42» указывает на 42 контакта в одном разъёме; встречаются как вилки (включая Л, ЛП, ЛУ и т.п.), так и розетки.

Электрические характеристики

• Номинальное (максимальное рабочего) напряжение около 1500 В (значения в источниках указываются в диапазоне ~1500–1550 В).

• Номинальный ток на контакт — примерно 15 А.

• Контактное сопротивление малое (порядка тысячных Ом, например 0,004 Ом или 4 мОм у некоторых исполнений).

• Покрытие контактов чаще серебро; встречаются исполнения с олово‑висмутовым покрытием (обозначение «О»).

Конструктивные и материальные варианты

• Кожухи: прямой и угловой металлический кожухы, есть варианты в пластмассе; исполнение кодируется буквами (например, «ЛУ», «ЛП», «ЛУН» и т. д.).

• Изолятор может быть карболитовым или из термопласта (буквенное обозначение «П» указывает на термопласт).

• Наличие замков, направляющих и ловителей обозначается дополнительными буквами (например, «З» — замок фиксации).

Габариты и монтаж

• Разъёмы РП10 имеют типичные прямоугольные габариты для группы, с размерами и весом, зависящими от исполнений (в каталожных PDF имеются полные чертежи и размеры для монтажа на панели и для штыревой/гнездовой части).

Эксплуатационные параметры и надежность

• Контакты покрыты серебром или олова‑висмутом для улучшенной проводимости и защиты от коррозии; сопротивление изоляции и контактное сопротивление соответствуют требованиям для промышленной коммутации низких и средних частот.

• Применяются в стационарной аппаратуре, щитах и кабельных соединениях, где требуется многоконтактная коммутация до 15 А на контакт.

Пример обозначения

• Пример формулы: РП10‑42ЛУ‑П‑О — где РП10 — тип, 42 — число контактов, ЛУ — конструктив (например, вилка/розетка с угловым кожухом), П — изолятор из термопласта, О — покрытие контактов олово‑висмут.
