РП10-42 Роз.

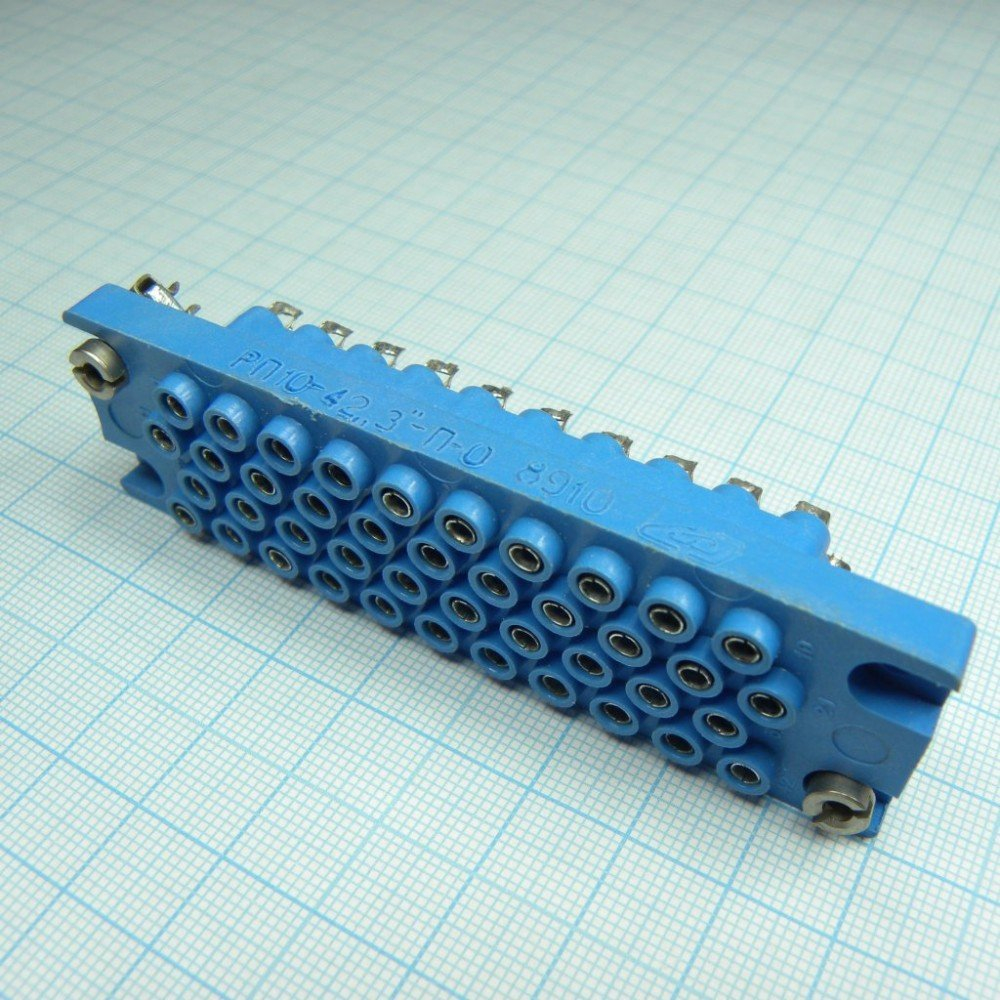

РП10-42 Роз. — это розетка из серии РП10, то есть низкочастотный прямоугольный соединитель ручного сочленения для внутреннего монтажа, рассчитанный на работу в цепях постоянного, переменного и импульсного тока. Для этой позиции обычно указывают 42 контакта, рабочее напряжение до 1500 В, ток до 15 А на контакт и сопротивление контактов не более 0,004 Ом.

Что это за разъём

Серия РП10 предназначена для соединения электрических цепей в промышленной аппаратуре, где важны надёжность, фиксированное сочленение и понятная поляризация. Вариант с индексом 42 означает максимальное число контактов в этой линейке, а розетка — это ответная часть к вилке того же типоразмера.

Основные параметры

• Количество контактов: 42.

• Максимальное рабочее напряжение: 1500 В.

• Рабочий ток: до 15 А на контакт.

• Сопротивление контактов: не более 0,004 Ом.

• Сопротивление изоляции: не менее 10000 МОм.

• Температурный диапазон эксплуатации: от -60 до +125 °C.

Исполнения и обозначение

В маркировке серии РП10 обычно встречаются признаки конструктивного исполнения: прямой или угловой кожух, наличие замка «З», ловителей «Л», вариант изолятора «П» из термопласта, а также вариант покрытия контактов — серебро или олово-висмут «О».
Поэтому запись вида РП10-42 может дополняться буквами, которые уточняют механику корпуса и покрытие контактов.

Практическое применение

Такие розетки применяют в аппаратуре, где нужен компактный многоконтактный разъём с нормальной токовой нагрузкой и хорошими электрическими характеристиками. Для монтажа обычно важны совместимость по числу контактов, типу кожуха и варианту фиксации, потому что именно они определяют, с какой вилкой и в каком исполнении соединитель будет работать.promelec+1

На что смотреть при выборе

• Совпадение по числу контактов и типоразмеру с ответной частью.

• Тип исполнения: прямой, угловой или универсальный корпус.

• Наличие замка и ловителей, если нужна более надёжная фиксация и направленный ввод.

• Тип покрытия контактов, если важно снизить переходное сопротивление или учесть условия эксплуатации.
