РП10-30"З" Вил. ОТК

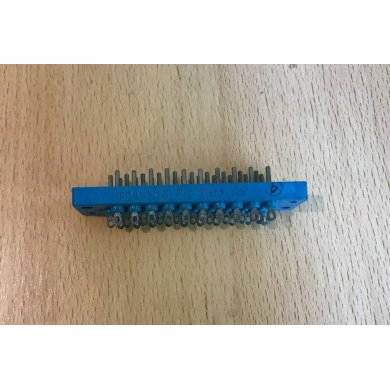

РП10-30«З»-Вил. ОТК — это отечественный прямоугольный низкочастотный соединитель типа РП10 на 30 контактов, в исполнении «вилка» и с замком «З» для фиксации сочлененного положения. Он предназначен для внутреннего монтажа и работы в цепях постоянного, переменного и импульсного тока.

Что означает обозначение

• РП10 — тип соединителя: ручного сочленения, прямоугольный, низкочастотный, общего назначения.

• 30 — число контактов.

• «З» — наличие замка фиксации.

• «Вил.» — вилка, то есть одна из частей разъема.

• ОТК — приемка отделом технического контроля; для этой серии указывается вариант с приемкой ОТК, отдельный от приемки ВП.

Основные характеристики

• Рабочий ток на контакт: 15 А.

• Максимальное рабочее напряжение: 1500 В амплитудного значения при приемке ОТК.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10 000 МОм.

• Электрическая прочность изоляции: не менее 2700–3800 В.

• Температура эксплуатации: от -60 до +125 °C.

• Число сочленений-расчленений: 500.

• Гамма-процентная минимальная наработка до отказа: 12 000 ч.

Конструкция и исполнение

Соединители РП10 этой серии могут иметь металлический литой или пластмассовый кожух, прямой или угловой вывод кабеля и фиксирующие замки. В обозначении также могут встречаться дополнительные признаки: ловители, тип изолятора, покрытие контактов и климатическое исполнение, но для вашего обозначения ключевыми являются 30 контактов, замок и исполнение в виде вилки.

Практический смысл

Для электротехнической практики это надежный разъем для многоконтактной коммутации в аппаратуре, где нужны сравнительно высокие напряжение, ток на контакт и механическая фиксация. Если нужно, я могу отдельно разобрать именно маркировку «РП10-30«З»-Вил. ОТК» по каждому символу в виде короткой таблицы.
