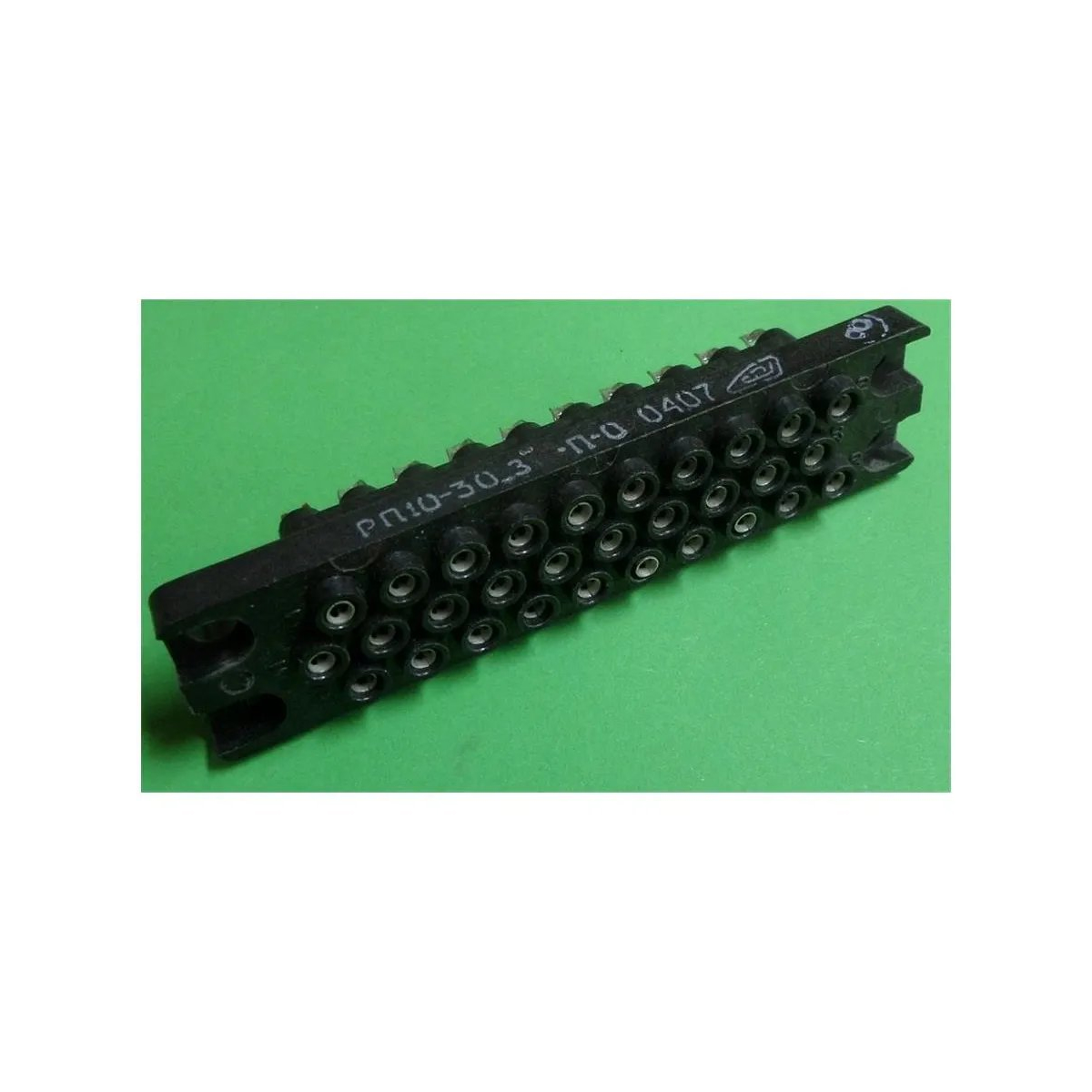

РП10-30"З"-В Роз.

РП10‑30"З"-В — это прямоугольный низкочастотный разъём серии РП10 (розетка) на 30 контактов с фиксирующим замком и всеклиматическим исполнением; рассчитан для работы до ~1500 В и токов до ~15 А на контакт.

Назначение и общие сведения

• Разъёмы серии РП10 предназначены для ручного сочленения/расчленения электрических цепей постоянного, переменного и импульсного тока на низких частотах (порядка единиц МГц).

• Маркировка: «РП10» — серия прямоугольных низкочастотных разъёмов; «30» — число контактов; «"З"» — наличие замка для фиксации сочленённого положения; «-В» — всеклиматическое исполнение.

Электрические параметры

• Номинальное рабочее напряжение — порядка 1500 В.

• Номинальный рабочий ток на контакт — порядка 15 А (в ряде источников указывают до 16 А в зависимости от варианта исполнения).

• Сопротивление контактов — примерно 0,004 Ом (4 мОм) не более.

• Электрическая прочность изоляции — в районе 2700–3800 В.

Механические и конструктивные характеристики

• Количество контактов — 30; шагы контактов и рядов: шаг внутри ряда ≈ 6,4 мм, между рядами ≈ 5,5 мм (типичные значения для РП10-30).

• Материал изолятора у типичных исполнений — карболит или термопластмасса (обозначается в маркировке); возможны варианты с металлическим литым или пластмассовым кожухом, прямым или угловым выходом кабеля.

• Контакты обычно выполнены из латуни с покрытием серебром (возможен также олово‑висмут).

Климат, ресурс и надёжность

• Климатические исполнения: УХЛ (умеренно-холодный) и В (всеклиматическое); в маркировке -В означает всеклиматическое исполнение.

• Температурный диапазон эксплуатации типично от −60 до +85 °C (в отдельных документах указывается до +125 °C с учётом перегрева контактов).

• Ресурс: порядка 500 сочленений/расчленений и минимальная наработка около 12 000 часов, срок хранения — до 25 лет.

Монтаж и варианты

• Способы монтажа проводов: объёмный монтаж (пайка) — контакты рассчитаны на пайку; установочные отверстия и размеры типичны для внутреннего монтажа в панель или плату (указаны в паспортных данных конкретного исполнения).

• Конструктивные варианты включают наличие/отсутствие ловителей, кожухов, углового или прямого выхода кабеля; буквы в маркировке (Л, П, У, Н и т.п.) уточняют эти варианты.

Пример применения

• Применяется в аппаратуре и системах, где требуется соединение множества проводников с сохраняемой механической фиксацией: промышленные приборы, средства автоматики, испытательная аппаратура и монтаж внутри шкафов и панелей.
