Назначение и область применения

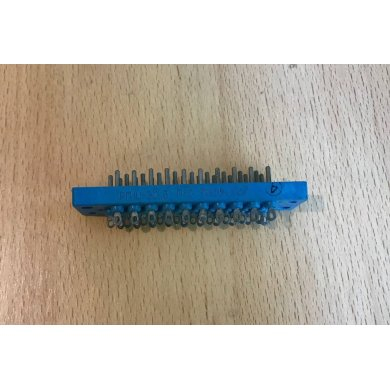

РП10-30"З"-В ОТК ВИЛКИ — отечественный низкочастотный прямоугольный разъём семейства РП10, представляющий собой вилку на 30 контактов с защёлкой и приёмкой ОТК. Изделие предназначено для внутреннего монтажа в электрических цепях постоянного, переменного и импульсного тока. Разъём применяется для соединения кабелей и блоков внутри аппаратуры, щитов и установок, где требуется надёжное многоконтактное соединение с фиксацией.

Серия РП10 относится к разъёмам ручного сочленения общего назначения, низкочастотным, прямоугольной формы. Благодаря широкому температурному диапазону и механической прочности такие изделия используются в промышленной, военной и тяжёлой аппаратуре. Разъём востребован в электроаппаратуре, щитах и установках, где необходимо стабильное соединение при наличии вибрационных и ударных нагрузок.

Расшифровка маркировки

Обозначение РП10-30"З"-В ОТК ВИЛКИ содержит несколько смысловых элементов, каждый из которых указывает на конкретные свойства изделия:

• РП10 — серия низкочастотных прямоугольных разъёмов общего назначения;
• 30 — число контактов в разъёме;
• "З" — наличие замка (защёлки) для фиксирования сочленения;
• В — конструктив, а именно вилка;
• ОТК — приёмка отдела технического контроля на заводе-изготовителе.

Таким образом, маркировка полностью описывает тип, число контактов, наличие фиксации, конструктивное исполнение и вид приёмки. Артикул изделия — 91345, категория — РП.

Конструктив и материалы

Корпус разъёма может быть выполнен металлическим литьём или в виде пластмассового кожуха с прямым либо угловым выводом кабеля. Изолятор обычно термопластичный; варианты с буквой П в маркировке указывают на термопластичный изолятор. Контакты стандартно имеют покрытие олово-висмут, а также иные контактные покрытия в зависимости от исполнения.

Наличие замка (защёлки) обеспечивает фиксирование сочленения и предотвращает самопроизвольное разъединение под воздействием вибрации и ударных нагрузок. Приёмка ОТК подтверждает, что изделие прошло контроль качества на заводе-изготовителе и приняло ускоренную или строгую приёмку.

Электрические характеристики

Номинальный рабочий ток на контакт при равномерной нагрузке составляет порядка 15 А. Максимальное рабочее напряжение (амплитуда) — около 1500 В при приёмке ОТК; в некоторых исполнениях с иной приёмкой это значение чуть выше. Сопротивление контактов находится на уровне единиц мОм, а сопротивление изоляции — десятки кОм или МОм в соответствии с технической документацией. Технические параметры, включая напряжение пробоя, электрическую прочность и износ контактов, соответствуют требованиям ОТК.

Механические и климатические параметры

Число сочленений, то есть многократных включений и отключений, составляет порядка сотен циклов, например около 500 в зависимости от исполнения. Диапазон рабочих температур часто широкий — примерно от минус 60 до плюс 125 градусов Цельсия для тяжёлых климатических исполнений. Изделие устойчиво к вибрации и ударным нагрузкам в соответствии с военными и промышленными требованиями; параметры конкретного образца уточняются в заводской технической документации.

Применение и подбор исполнения

Разъём применяется для внутренних соединений в электроаппаратуре, щитах и установках, где требуется надёжное многоконтактное соединение с фиксацией. Для точного подбора конкретного исполнения необходимо учитывать покрытие контактов, тип изолятора, наличие направляющих и ловителей, а также вид приёмки. Все эти сведения содержатся в заводской технической документации на изделие.
