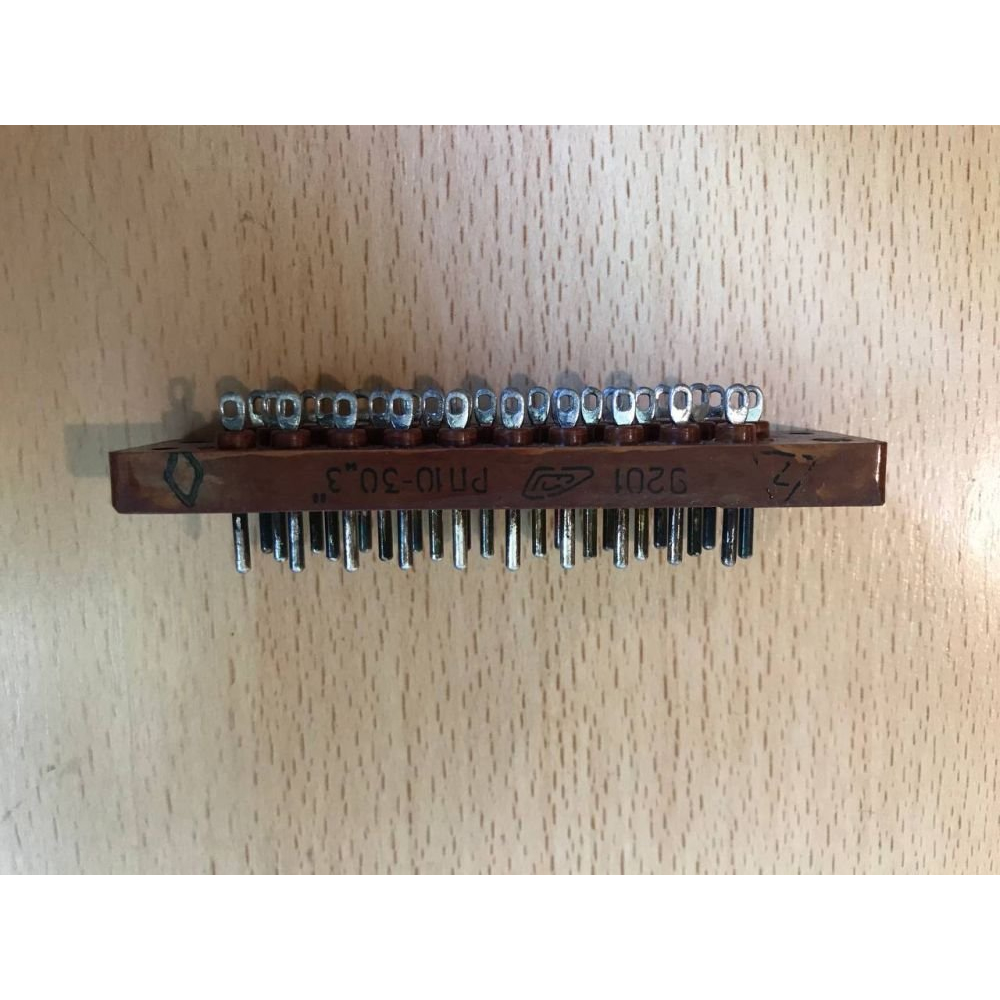

РП10-30"З" Роз. ОТК

РП10-30«З» — это прямоугольный низкочастотный соединитель серии РП10 на 30 контактов, применяемый для внутреннего объемного монтажа в цепях постоянного, переменного и импульсного тока. Маркировка «З» указывает на наличие замка для фиксации сочлененного положения, а вариант «Роз. ОТК» означает розетку с приемкой ОТК.

Назначение и конструкция

Это разъем общего назначения для врубного сочленения, рассчитанный на работу в составе аппаратуры и жгутов, где требуется надежная многократная коммутация. У розетки 30 контактов, обычно три ряда контактов, объемный монтаж и пайка как способ электрического присоединения. Корпус может быть без кожуха у самой контактной части, а фиксация обеспечивается замком.

Основные характеристики

По данным каталожных описаний, рабочий ток на контакт составляет 15 А, а максимальное рабочее напряжение для исполнения с приемкой ОТК — 1500 В. Сопротивление контактов — не более 4 мОм, сопротивление изоляции — не менее 10000 МОм, электрическая прочность изоляции — 2700–3800 В. Диапазон рабочих температур — от -60 до +125 °C, допустимая влажность — до 98% при +35 °C.

Исполнение и материалы

Для РП10-30«З» встречаются исполнения с карболитовым изолятором и серебряным покрытием контактов; в обозначении серии также могут встречаться варианты с другими материалами и покрытиями в зависимости от конкретной модификации. Указаны климатическое исполнение УХЛ, ресурс до 500 сочленений-расчленений и минимальная наработка 12000 часов. Гамма-процентный срок сохраняемости может достигать 25 лет.

Что важно знать

Для практического подбора обычно смотрят не только на число контактов, но и на тип кожуха, наличие ловителей, материал изолятора и вид покрытия контактов, потому что эти признаки меняют взаимозаменяемость и условия монтажа. Если нужен именно «Роз. ОТК», то ключевые параметры для проверки — 30 контактов, замок «З», внутренний монтаж и приемка ОТК.
