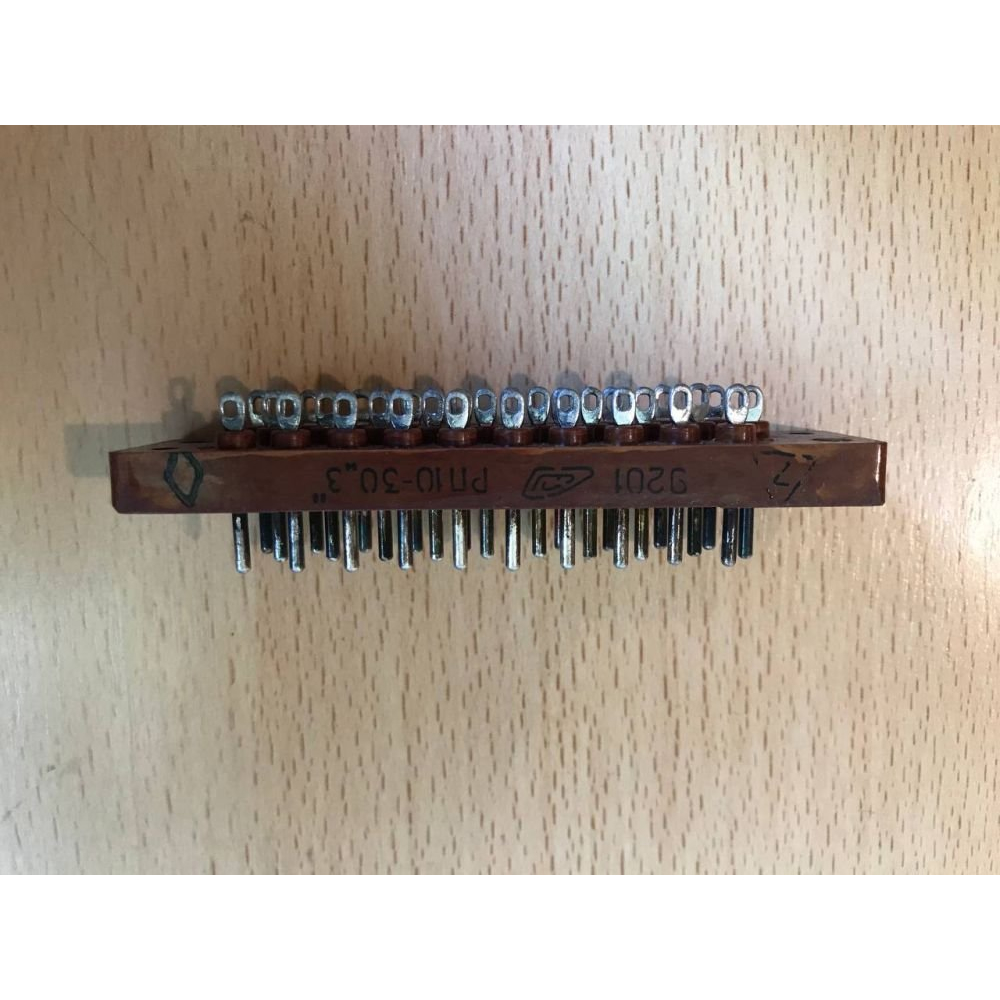

РП10-30"З" Роз. ОТК

РП10-30"З" Роз. ОТК — это прямоугольная низкочастотная розетка серии РП10 на 30 контактов с фиксацией сочлененного положения замком. Она предназначена для внутреннего объемного монтажа и работы в цепях постоянного, переменного и импульсного тока.

Что означает обозначение

• РП10 — тип разъема: ручного сочленения, общего назначения, низкочастотный, прямоугольный.

• 30 — число контактов.

• "З" — наличие замка для фиксации сочлененного положения.

• Роз. — розетка.

• ОТК — приемка отдела технического контроля, то есть изделие прошло заводской контроль качества.

Основные характеристики

• Рабочий ток на контакт: 15 А.

• Максимальное рабочее напряжение: 1500 В при приемке ОТК.

• Сопротивление контактов: не более 4 мОм.

• Сопротивление изоляции: не менее 10000 МОм.

• Электрическая прочность изоляции: 2700–3800 В.

• Рабочая температура: от -60 до +125 °C.

Конструкция и исполнение

У таких разъемов встречаются металлический литой или пластмассовый кожух, прямой или угловой выход кабеля, а также фиксирующие замки. Для варианта с карболитовым изолятором указываются объемный монтаж и пайка как способ электрического соединения. В зависимости от исполнения контакты могут быть с серебряным покрытием или с покрытием олово-висмут.

Применение

Этот разъем используют там, где нужна надежная многоконтактная соединительная пара для аппаратуры, щитового и приборного монтажа, а также для цепей, где важны прочность контакта и устойчивость к вибрации. Указанные параметры по вибрации, влажности и ресурсу показывают, что изделие рассчитано на достаточно жесткие эксплуатационные условия.

Важный практический момент

Если вам нужен именно вариант «Роз.» , то это розетка, а не вилка; при подборе важно еще уточнить исполнение корпуса, материал изолятора и покрытие контактов, потому что у РП10 есть несколько близких модификаций.
