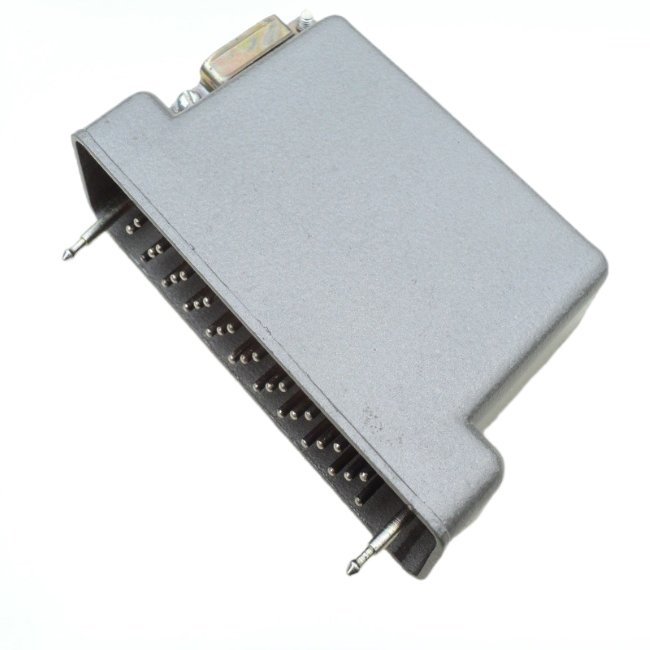

РП10-30ЛУ корпус 2021г

Цена: ПОД ЗАКАЗ

В наличии: 50 шт.

Технические характеристики

РП10-30ЛУ корпус

РП10-30ЛУ — это прямоугольный низкочастотный соединитель для внутреннего монтажа, обычно применяемый в цепях постоянного, переменного и импульсного тока. Для исполнения с корпусом важно, что у этой серии есть вариант с угловым выходом кабеля, а также исполнения с прямым выходом и универсальным пластмассовым корпусом.

Что означает обозначение

В маркировке РП10-30-ЛУ:

РП10 — серия прямоугольных соединителей ручного сочленения.
30 — число контактов.
Л — наличие ловителей, то есть направляющих элементов для правильного стыковочного положения.
У — корпус с угловым выходом кабеля или жгута.

Если встречается вариант с дополнительной буквой, она обычно уточняет покрытие контактов или климатическое исполнение.

Конструкция корпуса

Корпус у РП10-30ЛУ бывает металлический литой или пластмассовый, в зависимости от исполнения. У серии предусмотрены варианты с прямым и угловым выходом кабеля, а также фиксирующие замки для удержания сочленённого положения. Для таких соединителей характерны ловители и плавающие контакты, что облегчает стыковку и снижает риск перекоса при соединении.

Технические особенности

Для РП10 серии указаны такие базовые параметры:

до 30 контактов в этом исполнении;
максимальный рабочий ток — 15 А;
максимальное рабочее напряжение — 1550 В;
сопротивление изоляции — не менее 10000 МОм;
рабочая температура — от -60 до +85 °C.

Также у серии нормируется стойкость к вибрации, механическим ударам, повышенной влажности и длительный срок сохраняемости.

Где это удобно применять

РП10-30ЛУ обычно используют там, где нужен компактный многоконтактный разъём с внутренним монтажом и достаточно жёсткими требованиями к надежности соединения. Такой корпус удобен для аппаратуры, шкафов, приборных блоков и жгутов, где важны направляющие элементы и фиксация после сочленения.

Если нужно, могу отдельно разобрать именно вариант корпуса РП10-30ЛУ-П-О или сравнить ЛУ, П и УН по конструкции и назначению.

Описание

Назначение соединителя РП10-30ЛУ

РП10-30ЛУ представляет собой прямоугольный низкочастотный соединитель, предназначенный для внутреннего монтажа. Такое исполнение используется в электрических цепях постоянного, переменного и импульсного тока. Соединитель применяется там, где требуется компактное многоконтактное соединение с повышенными требованиями к надёжности и точности стыковки.

Обозначение в маркировке имеет конкретное значение. Сочетание РП10 указывает на серию прямоугольных соединителей ручного сочленения. Число 30 означает количество контактов в данном исполнении. Буква Л говорит о наличии ловителей — направляющих элементов, обеспечивающих правильное стыковочное положение. Буква У обозначает корпус с угловым выходом кабеля или жгута. Если в маркировке встречается дополнительная буква, она обычно уточняет покрытие контактов или климатическое исполнение.

Конструкция корпуса

Корпус РП10-30ЛУ может быть металлическим литым или пластмассовым — это зависит от конкретного исполнения. У серии предусмотрены варианты как с прямым, так и с угловым выходом кабеля. Для удержания сочленённого положения применяются фиксирующие замки.

Конструкция соединителей этой серии включает ловители и плавающие контакты. Такое решение существенно облегчает стыковку и снижает риск перекоса при соединении. Именно поэтому серия востребована в тех случаях, когда важна точность и стабильность контактного соединения.

Технические особенности серии РП10

Для серии РП10 указаны следующие базовые параметры:

до 30 контактов в рассматриваемом исполнении;
максимальный рабочий ток — 15 А;
максимальное рабочее напряжение — 1550 В;
сопротивление изоляции — не менее 10000 МОм;
рабочая температура — от минус 60 до плюс 85 градусов Цельсия.

Кроме того, для серии нормируется стойкость к вибрации, механическим ударам и повышенной влажности, а также длительный срок сохраняемости. Эти характеристики делают соединитель пригодным для эксплуатации в достаточно жёстких условиях.

Области применения

РП10-30ЛУ обычно используют там, где необходим компактный многоконтактный разъём с внутренним монтажом и высокими требованиями к надёжности соединения. Такой корпус удобен для аппаратуры, шкафов, приборных блоков и жгутов, где важны направляющие элементы и фиксация после сочленения.

Угловой выход кабеля особенно удобен в стеснённых условиях монтажа, когда прямой вывод затруднён или нежелателен. Наличие ловителей и фиксирующих замков упрощает сборку и повышает эксплуатационную надёжность соединения.
